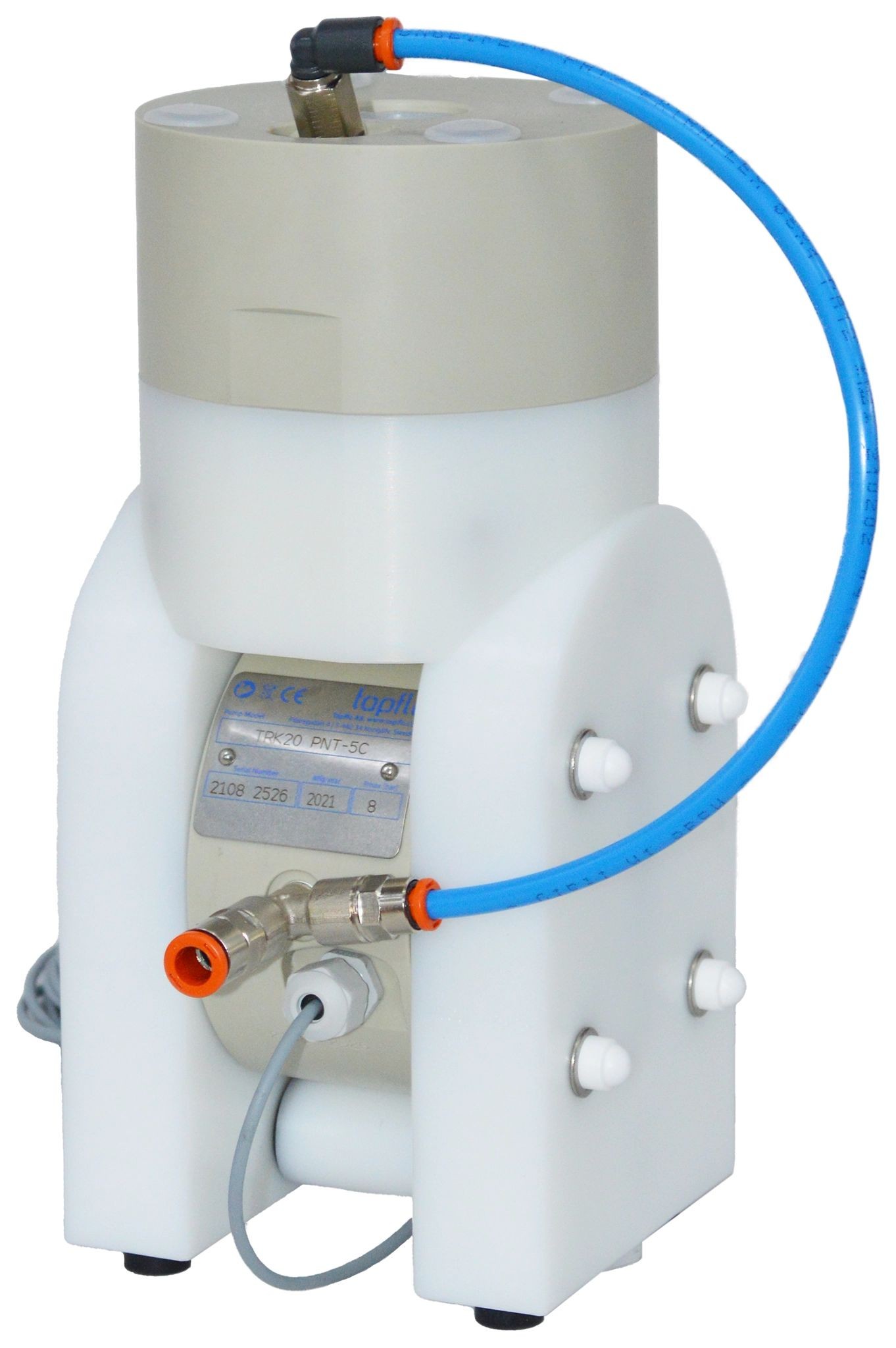

TR20 (3/8" DN 10)

  • Typ TR20 (3/8" DN 10)
  • Max. Fördermenge 25 l/min (bei Wasser)
  • Max. Förderdruck 8 bar bei 8 bar Druckluft
  • Ansaughöhe trocken/gefüllt 2.4 mWS / 8 mWS
  • Temperaturbereich -20°C...+70°C (+100°C bei komplett PTFE)
  • Produktberührte Gehäuseteile PE, PTFE
  • Membranen EPDM, NBR, FKM, PTFE
  • Ventilkugeln PTFE
  • Saug- / Druckanschluss BSP Innengewinde (standard), NPT Innengewinde, DIN Flansch u.v.a.
  • Anschlussgröße Zoll G 3/8" Innengewinde (schwenkbar)
  • Anschlussgröße Nennweite DN 10
  • Druckluftanschluss G 1/8" Innengewinde
  • Volumen per Hub 26 ml
  • ATEX optional
  • Mittelblock PP (nicht produktberührt)
  • Gewicht 1.5 kg (2.5 kg bei PTFE Gehäuse)
  • Steuerventil Messing, Messing mit PET Kolben, Edelstahl, PET

Detail Grafiken

Maßzeichnung
Förderkurve
