Elektrische Membranpumpen – niedrige Betriebskosten, hohe Leistung

Elektrische Membranpumpen

Unsere neue Pumpenreihe der Firma Tapflo: Die elektrische Membranpumpe bietet viele positive Eigenschaften, welche den Einsatz in Ihrem Betrieb vereinfachen. Die Pumpen sind selbstansaugend und trockenlaufsicher. Zudem ist im Gegensatz zu Mittbewerbern ebenfalls ein Betrieb gänzlich ohne Druckluft möglich! Ferner verfügt die Pumpe über einen vollständig ölfreien Antrieb.

Erfahren Sie hier alles über die Vorteile, Funktionsweise und Anwendungsmöglichkeiten unserer elektrischen Membranpumpen!


Was ist eine Membranpumpe?

Membranpumpen sind Saugpumpen zur Förderung von Gasen oder Flüssigkeiten. Unsere Pumpen verfügen über zwei Membranen, die synchron arbeiten, um die Saug- und Druckwirkung zu erzeugen. Die Bewegung der Membranen erzeugt auf einer Seite ein Vakuum, das die Flüssigkeit oder das Gas ansaugt, während auf der anderen Seite die Flüssigkeit oder das Gas durch den erzeugten Druck bewegt wird. Bei jedem Hub wechseln die Membranen ihre Funktion zwischen Saugen und Drücken, wodurch eine effiziente Förderung ermöglicht wird. Diese Art der gleichzeitigen Saug- und Druckwirkung durch beide Membranen ist charakteristisch für Doppelmembranpumpen.

Genaueres zur Funktionsweise einer Membranpumpe erfahren Sie hier.

Welche Membranpumpen gibt es?

Neben Doppelmembranpumpen gibt es auch Einzelmembranpumpen. Doppelmembranpumpen gibt es sowohl als Druckluftmembranpumpen als auch in der elektrischen Variante. Neben der Funktionsweise unterscheiden sich die beiden Versionen auch in den Anschaffungs- sowie Betriebskosten. Erfahren Sie hier mehr zu den Unterschieden und den Kosten von Membranpumpen.


Einige Vorteile der TE Reihe im Überblick

Dank des simplen Funktionsprinzips und der einfachen sowie zuverlässigen Konstruktion erfüllen Tapflo-Pumpen die schweren Anforderungen als Industriepumpe in vielen Bereichen. Hier sind einige der wichtigsten Eigenschaften von elektrischen Pumpen aufgeführt:

  • Trockenlauffähig: Einfache Installation, keine Überwachung nötig
  • Regelbare Fördermenge: Durch Einsatz eines Frequenzumrichters (auch integriert lieferbar) drehzahlproportionale Fördermenge
  • Wenig Bauteile: Wenig Ausfallzeit und niedrige Wartungskosten
  • Selbstansaugend bis 3,5 mWS aus trockener Saugleitung: Verschiedene Optionen der Installation
  • Solides Design für hohe Lebensdauer: Geringe Wartungskosten
  • Geringe Betriebskosten: Durch Elektroantrieb gegenüber Druckluftantrieb
  • Lange Membranstandzeiten: Pneumatische und mechanische Unterstützung der Membranen
  • Saubere und einfache Wartung: Keine Hydraulikflüssigkeit in der Pumpe
  • Keine Druckluft: Ein Betrieb ganz ohne Druckluft ist problemlos möglich

Flexible Installationen

Die Anschlussstücke der meisten elektrischen Membranpumpen können stufenlos gedreht werden. Einfach den Anschluss drehen, sodass er zu der Leitung passt. Normales Rohrgewinde ist Standard, alle Sonderanschlüsse sind jedoch lieferbar.

Massiv und solide

Die Pumpengehäuse der Kunststoffpumpen werden aus massiven PE oder PTFE Blöcken gefertigt. Dadurch bieten sie höchste mechanische und chemische Beständigkeit.


Das Funktionsprinzip der elektrischen Membranpumpe

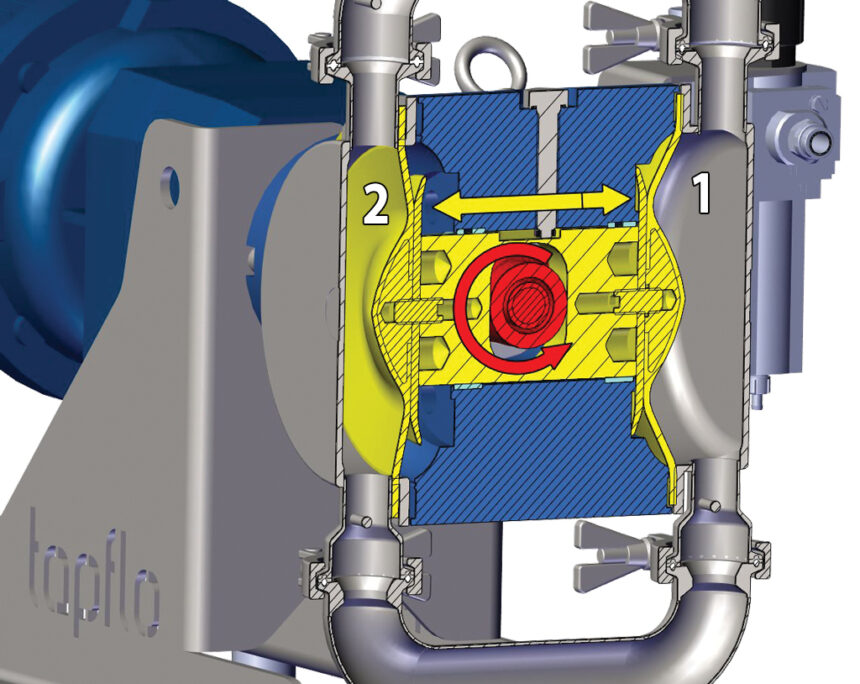

Die elektrischen Membranpumpen von Tapflo werden von einem Getriebemotor angetrieben. Bei TE Pumpen müssen wir die Drehbewegung in eine Hubbewegung umwandeln. Dies wird durch eine exzentrische Welle mit Nocken und Kolben erreicht. Die Drehbewegung der Welle (roter Teil, siehe Grafik) wird auf die Hin- und Herbewegung der Membranwelle (gelber Teil) übertragen.

1. Ansaugen (Kammer 1)

Eine Membran erzeugt eine Saugwirkung in einer Kammer (rechte Seite), wenn sie aus dem Gehäuse gezogen wird.

2. Fördern (Kammer 2)

Die andere Membran überträgt gleichzeitig den Druck auf die Flüssigkeit in der zweiten Kammer (linke Seite) des Gehäuses und drückt sie in Richtung der Auslassöffnung.

Funktionsprinzip der elektrischen Membranpumpe

Membranpumpen: Elektrischer Antrieb vs. Druckluftantrieb

Die TE-Baureihe basiert auf den Tapflo Druckluftmembranpumpen in den Baugrößen T50 – T225 (DN15 – DN50). Dadurch sind Lagerhaltung, Konfigurationen und Sonderlösungen in vielen Fällen kurzfristig möglich.

Die Betriebskosten von Membranpumpen

Der Kaufpreis einer Druckluftmembranpumpe ist erheblich niedriger als bei einer elektrischen Membranpumpe mit mechanischen Komponenten. Die Betriebskosten sind jedoch signifikant niedriger, sodass sich je nach Betriebsweise die Investition in einen elektrischen Antrieb schon nach 3 Jahren gegenüber den Druckluftkosten amortisiert hat.

Spare Energie und Geld

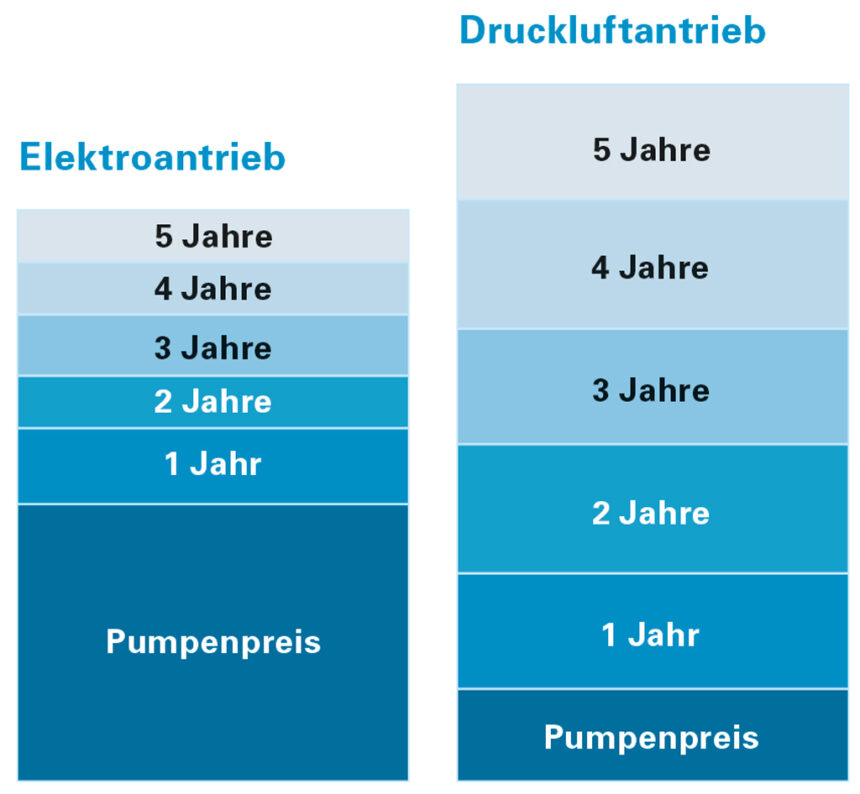

Armortisierung Elektrische Membranpumpe

Vielseitige Anwendungsmöglichkeiten für elektrische Doppelmembranpumpen

Typische Anwendungen

  • PE Pumpen für die meisten Chemikalien und abrasive Medien
  • PTFE Pumpen für sehr aggressive Flüssigkeiten und hohe Temperaturen
  • Edelstahl-Guss-Pumpen für chemikalien bei höheren Temperatuten, aggressive Lösungen
  • Polierter Edelstahl für Lebensmittel, Pharma und Kosmetik
  • Aluminiumpumpen für Farben, Lacke, Lösungsmittel und Öle

Anwendungsbeispiele

  • Chemie: Säuren, Laugen, Alkohole, Lösungsmittel, Latex, Emulsionen
  • Lebensmittel: CIP-Flüssigkeiten, Aromen, Pigmente
  • Pulpe & Papier: Leim, Schlämme, Kleber, Dispersionen, Harze, Silikate, Titandioxid
  • Oberflächentechnik: Elektrolyte, verschiedene Säuren, Lösemittel, Anodenschlamm, Decklacke, Emaille
  • Abwasseraufbereitung: Schlammbehandlung, Filterpressenbeschickung, Neutralisation, Flockungshilfsmittel
  • Elektronik: Trägerflüssigkeiten, ultrareine Medien, galvanische Lösungen, Quecksilber, Lösemittel
  • Druckindustrie: Kleber, Additive, Lacke, Tinte, Farbe, Latex, Säuren, Harze, Pigmente

Kunststoff PE & PTFE
Kunststoff PE & PTFE

Die Kunststoffausführung dieser Pumpe eignet sich hervorragend für leicht bis stark aggressive Chemikalien oder abrasive Medien.

Aluminium
Aluminium

Die Aluminiumpumpen sind extrem kompakte, sehr zuverlässige Kolbenmembranpumpen. Diese Pumpen werden dort eingesetzt, wo robuste Verhältnisse herrschen.

Edelstahl
Edelstahl

Modularer Aufbau und chemisch beständig.

Hygienik AISI316L
Hygienik AISI316L

Unsere polierten Edelstahlpumpen eigenen sich für fast jeden Einsatz im Lebensmittelbetrieb und bieten eine sehr gute Alternative zu der Druckluftausführung.
