SLES Misch- und Verdünnungssystem
SLES oder Sodium Laureth Sulfate ist eine organische chemische Verbindung, ein so genanntes Tensid, mit hervorragenden Reinigungs- und Schaumeigenschaften. Aus diesem Grund ist es ein Bestandteil verschiedener Reinigungsmittel, Haushaltsprodukte, Seifen und Shampoos.
SLES wird in der Regel in einer Konzentration von 70 % an die Hersteller der genannten Flüssigkeiten geliefert. Aufgrund seiner physikalischen Eigenschaften ist diese konzentrierte Lösung schwer zu handhaben und muss vor der Verwendung in der Prozesslinie auf 27 % verdünnt werden. Der Kauf von SLES in einer Konzentration von 27% kann für Unternehmen eine enorme finanzielle Investition darstellen. Mit der SLES-Misch- und Verdünnungseinheit von Tapflo können Kunden SLES in einer Konzentration von 70% kaufen und selbst verdünnen. Unser System ermöglicht eine kontinuierliche Verdünnung mit maximaler Effizienz und Sicherheit, wodurch die Kosten für das Unternehmen langfristig gesenkt werden.
Technische Daten
Durchflussmenge (SLES-Lösung):
Standardisierte Systeme: 5 m3/h und 10 m3/h.
Kundenspezifische Anlagen: bis zu 30 m3/h.
Austrittsdruck:
bis zu 6 bar-g
Konzentration der erhaltenen SLES-Lösung:
Der Benutzer kann den Wert zwischen 0 und 27 % wählen.
Merkmale
- Präzise Verdünnung von SLES oder anderen Tensiden auf die erforderliche Konzentration und Durchflussmenge.
- Sofortiger Betrieb ergibt homogene und zeitlich stabile Flüssigkeit.
- Spart Energie, Zeit und Platz (im Vergleich zu anderen Verdünnungsmethoden).
- Kontinuierliche oder chargenweise Bereitstellung von SLES-Lösung in einer bestimmten Konzentration.
- Ständige Verfolgung und Aufzeichnung der Betriebsparameter.
- Geringe Größe, geringes Gewicht und gut durchdachte Konstruktion.
- Lokale oder ferngesteuerte Kontrolle über die Einheit.
- Mögliche Erweiterungen: Dosierung zusätzlicher Inhaltsstoffe, Zufuhr von 70%iger SLES-Lösung direkt von einem Tankwagen.
Vorteile
- Einsparung von Chemikalien bei exakter SLES-Menge.
- Hohe Qualität der vor Ort hergestellten SLES-Lösung.
- Energieeffizient und Reduzierung der Gesamtkosten des Endprodukts.
- Unabhängigkeit von Lieferungen von verdünntem SLES.
- Flexibilität und Kontinuität der Produktion.
- Erhebliche Kostenreduzierung beim Kauf, Transport und der Lagerung von SLES.
- Zusätzliche Einsparungen bei der Lagerfläche.

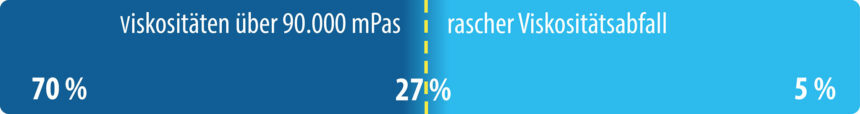

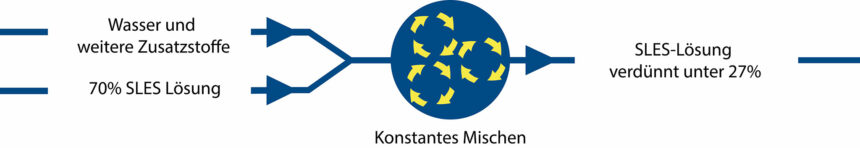

Funktionsprinzip
Die Tapflo SLES Misch- und Verdünnungseinheit wurde entwickelt, um den Prozess der Zubereitung von SLES oder anderen Tensidlösungen zu vereinfachen und zu rationalisieren. Dieses auf einem Gestell aufgebaute Gerät ermöglicht ein sofortiges und kontinuierliches Mischen und Verdünnen, wodurch zeitaufwändige manuelle Methoden überflüssig werden.
Unser System ermöglicht die vollständige Kontrolle über den Prozess des Mischens und Verdünnens der Tenside. Es ermöglicht die Einstellung der gewünschten Konzentration, des Chargenvolumens und der Durchflussrate. Das verdünnte SLES ist homogen und zeitlich stabil.
Einsparung und Effizienz
Der Inline-Verdünnungsprozess bringt erhebliche Energie- und Zeiteinsparungen im Vergleich zu den herkömmlichen Verdünnungsmethoden, bei denen die Flüssigkeit erhitzt und gerührt werden muss. Unser System ermöglicht die Verdünnung von SLES, das bei Raumtemperatur gelagert wird, was sehr viel energieeffizienter ist. Außerdem stellt es die verdünnte Flüssigkeit sofort zur Verfügung, was die Produktionskapazität erhöht, indem es die Zeit verkürzt, die für die Herstellung einer Charge des Endprodukts, z. B. eines Waschmittels, benötigt wird.
Endprodukt
Am Ausgang des Systems finden Sie SLES in der exakt gewünschten Konzentration verdünnt. Mit einer kurzen Anlaufzeit von nur wenigen Sekunden sorgt unser System für eine glatte und homogene Flüssigkeit. Durch strenge Tests haben wir durchweg präzise Konzentrationswerte und eine stabile Flüssigkeit im Laufe der Zeit erreicht. Vertrauen Sie darauf, dass unsere Maschine zuverlässige und verlässliche Ergebnisse liefert.
Kontrollsystem
Das System wird von einer speicherprogrammierbaren Steuerung (SPS) und einer Mensch-Maschine-Schnittstelle (HMI) gesteuert, die in einem Schrank eingebaut sind. Über die HMI kann der Bediener den Betrieb des Systems überwachen und steuern, um das gewünschte Verdünnungsverhältnis, die Durchflussrate und andere Parameter zu erreichen. Die Funktionen des Steuerprogramms machen es einfach zu bedienen und zu warten, während die hohe Prozesssicherheit und die Zeitersparnis des Systems einen gleichbleibenden und zuverlässigen Betrieb gewährleisten.
Das Steuerprogramm bietet die folgenden Modi:
1. Einstellung der erforderlichen Konzentration: Der Bediener kann die gewünschte Konzentration der verdünnten Flüssigkeit über die HMI einstellen. Die SPS passt die Pumpendrehzahl der Pumpen auf der Grundlage der Messwerte der Durchflussmesser an, um die gewünschte Konzentration zu erreichen.
2. Einstellung der erforderlichen Durchflussmenge: Der Bediener kann die erforderliche Durchflussmenge der verdünnten SLES über die HMI einstellen. Die SPS passt die Pumpendrehzahl an, um die gewünschte Durchflussrate aufrechtzuerhalten.
Hauptbildschirm mit Parametern und Statusinformationen
3. Diagramme der Hauptparameter: Das Steuerprogramm zeigt Diagramme der wichtigsten Parameter an, einschließlich der Durchflussrate und der Konzentration der Flüssigkeiten sowie des Status der angeschlossenen Geräte, wie Pumpen und Ventile. Dies ermöglicht dem Bediener, die Leistung des Systems zu überwachen und die Parameter entsprechend anzupassen.
4. Zähler für die produzierte Flüssigkeit: Das Steuerprogramm enthält Zähler, um die Menge des verbrauchten SLES 70%, des Wassers und des verdünnten SLES, das vom System produziert wird, zu verfolgen. Auf diese Weise lässt sich die Leistung des Systems leicht überwachen und sicherstellen, dass es die Produktionsanforderungen erfüllt. Es gibt einen Zähler, der nach jeder Charge manuell zurückgesetzt werden kann, und einen zweiten Zähler, der nicht zurückgesetzt werden kann und Informationen über die Gesamtleistung des Systems liefert.
Bildschirm „Zähler“
5. Historie der Fehler: Das Steuerprogramm protokolliert alle Fehler oder Störungen, die während des Betriebs auftreten, zusammen mit dem Datum und der Uhrzeit ihres Auftretens. Dies ermöglicht eine einfache Fehlersuche und Wartung des Systems.
Bildschirm „Störungen“
6. Fernwartungsmodul: Das System wird mit einem Fernwartungsmodul geliefert, das eine Online-Inbetriebnahme und sofortige Unterstützung durch unsere Techniker ermöglicht. Sobald das System installiert und an die erforderlichen Versorgungseinrichtungen angeschlossen ist, können unsere Techniker bei der ersten Inbetriebnahme helfen und sicherstellen, dass das System korrekt funktioniert.
Dosierung von anderen Inhaltsstoffen
Mit diesem System können auch andere Flüssigkeiten dosiert und gemischt werden, z. B. Betain oder Wasser, die für die Zusammensetzung des Endprodukts benötigt werden. Ein Ersatzanschluss für die anderen Flüssigkeiten ist im Lieferumfang enthalten. Dieser kann in Zukunft ausgebaut werden, um die Dosierung weiterer Flüssigkeiten zu ermöglichen.

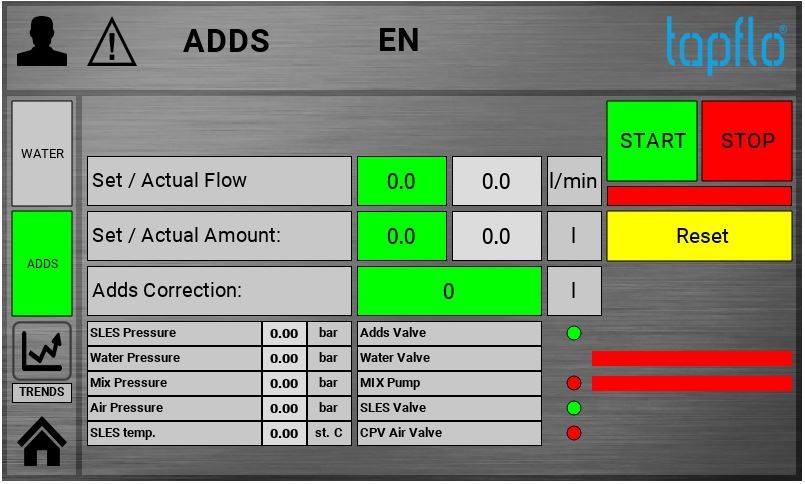

Bildschirm für die Dosierung von Zusatzstoffen

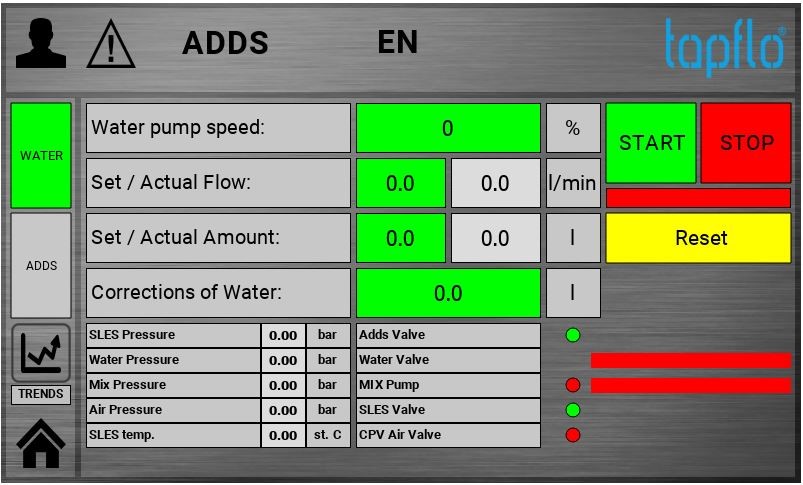

Bildschirm für Wasserdosierung
Design und Werkstoffe
Pumpen:
– Exzenterschneckenpumpe für die Zufuhr von 70%iger SLES-Lösung
– Kreiselpumpen zum Mischen von SLES mit Wasser und zum Fördern der Lösung
Steuerung und Automatisierung:
– Steuereinheit mit PLC und Touchscreen
– Drucktransmitter
– Temperaturtransmitter
– Frequenzumrichter
– Durchflussmessgeräte
– Ventile mit eigenem Steuerungssystem
Rohrleitungen:
– Rostfreier Stahl AISI 316
Rahmen:
– Rostfreier Stahl AISI 304
