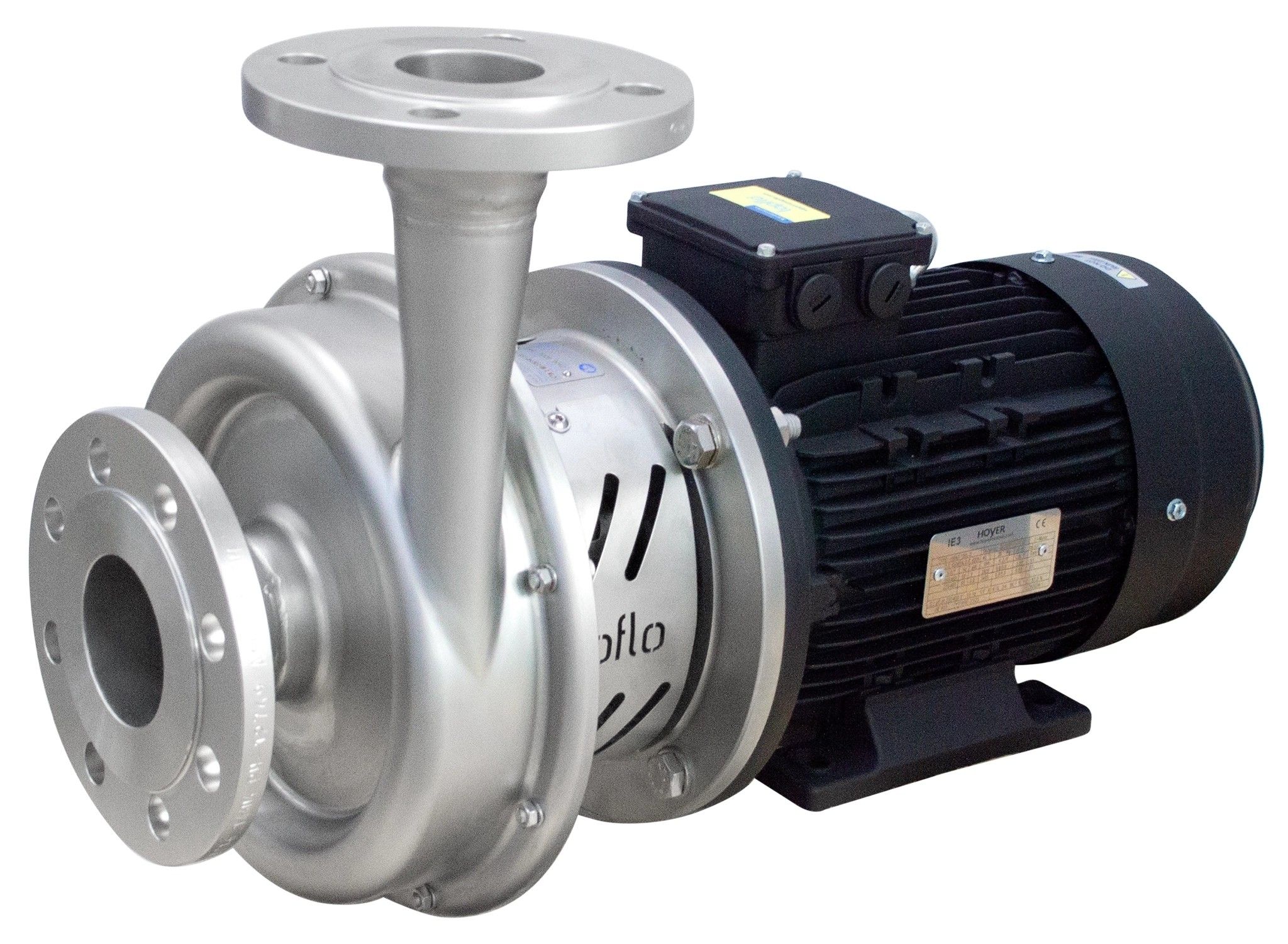

CTX I 65-175 (bis 56 m³/h)

  • Typ CTX I 65-175 (bis 56 m³/h)
  • Max. Fördermenge 56 m³/h (bei Wasser)
  • Max. Förderdruck 42 mWS
  • Max. Feststoffgröße 5 mm
  • Temperaturbereich -10°C...+120°C (kurzzeitig 140°C für SIP)
  • Gleitringdichtung (einfachwirkend) SiC/Graphit/EPDM, SiC/SiC/FKM , SiC/SiC/NBR, (u.v.a.)
  • Gehäuse O-Ring immer gleich mit dem O-Ring der Gleitringdichtung
  • Gehäusewerkstoff Edelstahl AISI 316L Ra<3,2 μm, glasperlgestrahlt
  • Anschlussart Flansch EN1092-1 (standard), BSPT Außengewinde, ANSI 150, u.v.a.
  • Saug- / Druckanschluss Zoll 2,5" / 2"
  • Saug- / Druckanschluss Nennweite DN 65 / 50
  • Laufradgröße Ø 130 - 175 mm
  • Laufradwerkstoff Edelstahl AISI 316L
  • Laufrad Oberflächengüte Ra<3,2 μm, glasperlgestrahlt
  • ATEX optional, Kategogie 2, EEx ed Motor
  • Max. Systemdruck 10 bar (PN10)
  • Viskosität max. ~150 cSt
  • IEC Motorgrößen 100L, 112M, 132S, 160M, 160L
  • Antrieb 2,2 / 3,0 / 4,0 / 5,5 / 7,5 / 11,0 / 15,0 / 18,5 kw
  • Spannung 230/400, 400/690 V
  • IE-Klasse IE3
  • Schutzklasse IP55
  • Kaltleiter ja, 3 PTC
  • Motor Nenndrehzahl (50 Hz) 2900 / 1450 1/min

Detail Grafiken

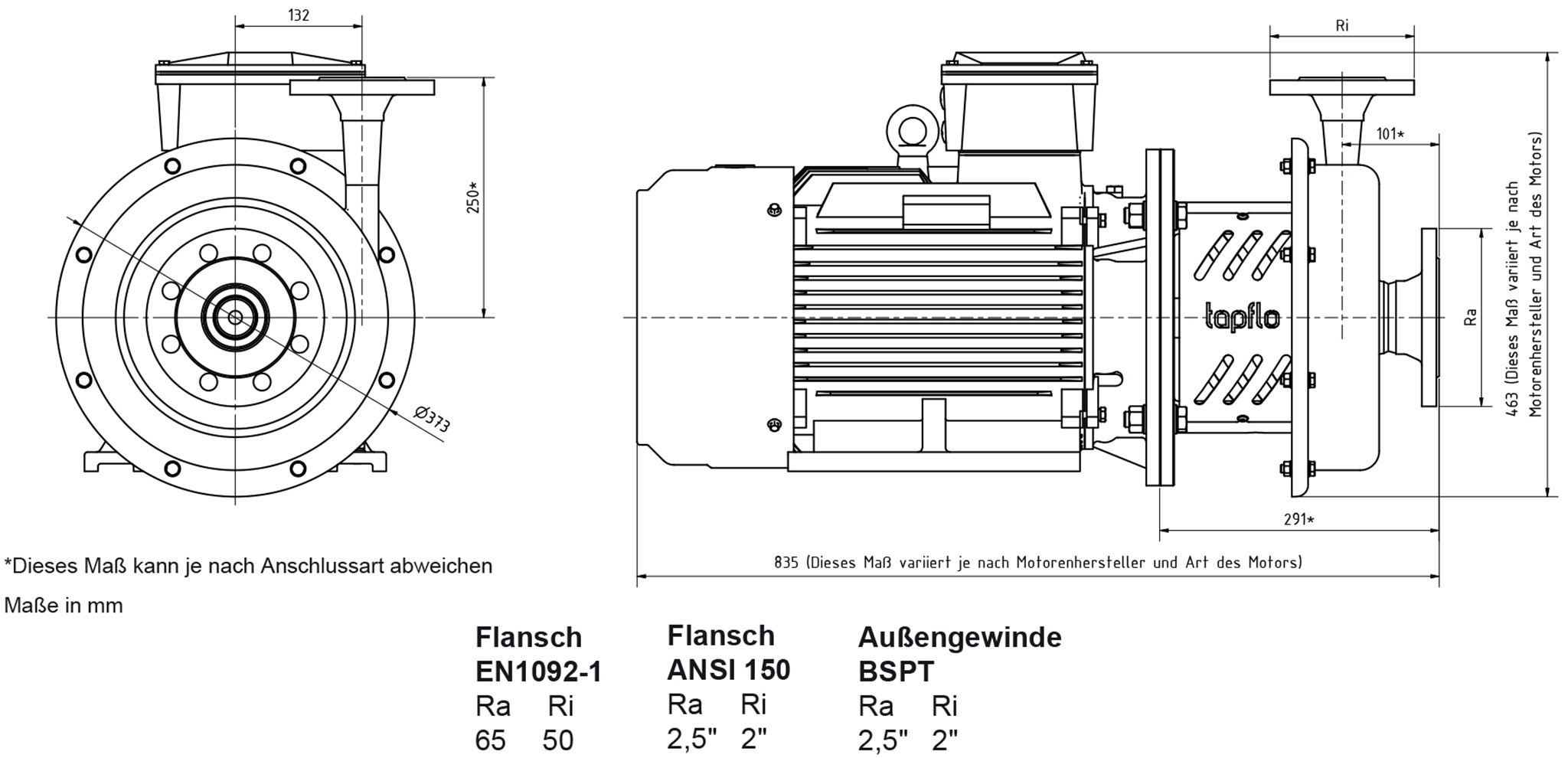

Maßzeichnung
Förderkurve
Förderkurve Sonder
