Die Förderhöhe einer Pumpe berechnet man, indem man die geodätische Höhendifferenz zwischen Saug- und Druckseite mit den Druckverlusten in der Rohrleitung und dem erforderlichen Systemdruck addiert. Das Ergebnis, die sogenannte manometrische Förderhöhe, bildet die Grundlage für jede korrekte Pumpenauslegung. Die folgenden Abschnitte erläutern die einzelnen Bestandteile dieser Berechnung und zeigen, welche Fehler sich dabei vermeiden lassen.

Was sind geodätische und manometrische Förderhöhe?

Die geodätische Förderhöhe ist der rein geometrische Höhenunterschied zwischen dem Flüssigkeitsspiegel auf der Saugseite und dem Austrittspunkt auf der Druckseite einer Pumpe. Die manometrische Förderhöhe ist der umfassendere Wert: Sie addiert zur geodätischen Höhe alle Druckverluste im System sowie eventuelle Druckunterschiede zwischen Behälterein- und -ausgang.

In der Praxis ist die manometrische Förderhöhe der entscheidende Auslegungsparameter. Sie beschreibt, welchen Gesamtwiderstand eine Pumpe überwinden muss, um das Fördermedium vom Quell- zum Zielpunkt zu transportieren. Während die geodätische Förderhöhe eine feste geometrische Größe ist, verändert sich die manometrische Förderhöhe je nach Rohrleitungsführung, Armaturen und Betriebszustand. Beide Begriffe werden häufig in Metern Wassersäule (mWS) angegeben, was eine direkte Vergleichbarkeit mit Pumpenleistungskurven ermöglicht.

Welche Formel wird zur Berechnung der Förderhöhe verwendet?

Die Grundformel zur Berechnung der manometrischen Förderhöhe lautet: H_man = H_geo + H_v + H_p. Dabei steht H_geo für die geodätische Höhendifferenz, H_v für die Summe aller Druckverluste in der Rohrleitung und H_p für den Druckunterschied zwischen Eingangs- und Ausgangsbehälter, umgerechnet in Meter Flüssigkeitssäule.

Wenn Eingangs- und Ausgangsbehälter beide offen zur Atmosphäre sind, entfällt H_p, und die Formel vereinfacht sich zu H_man = H_geo + H_v. Soll Flüssigkeit hingegen in einen Druckbehälter gefördert werden, muss der Überdruck in diesem Behälter als zusätzliche Förderhöhe berücksichtigt werden. Die Umrechnung von Druck in Meter Flüssigkeitssäule erfolgt über die Formel: H = p / (ρ × g), wobei p der Druck in Pascal, ρ die Dichte des Mediums in kg/m³ und g die Erdbeschleunigung (9,81 m/s²) ist. Bei Wasser entspricht 1 bar annähernd 10 mWS.

Wie berechnet man die Druckverluste in der Rohrleitung?

Die Druckverluste in einer Rohrleitung setzen sich aus Reibungsverlusten in geraden Rohrabschnitten und Einzelwiderständen durch Formstücke, Armaturen und Richtungsänderungen zusammen. Für gerade Rohre gilt die Darcy-Weisbach-Gleichung, für Einzelwiderstände werden Widerstandsbeiwerte (Zeta-Werte) aus Herstellertabellen verwendet.

In der Praxis empfiehlt sich folgendes Vorgehen:

Rohrleitungsverluste: Rohrdurchmesser, Länge und Strömungsgeschwindigkeit bestimmen den Reibungsverlust. Kleinere Durchmesser und höhere Fließgeschwindigkeiten erhöhen den Druckverlust überproportional.
Einzelwiderstände: Bögen, T-Stücke, Ventile, Rückschlagklappen und Einlaufkanten erzeugen jeweils eigene Druckverluste, die über Zeta-Werte oder als äquivalente Rohrlängen erfasst werden.
Viskosität des Mediums: Bei dickflüssigen Medien steigen die Reibungsverluste deutlich an. Dieser Einfluss wird über die Reynolds-Zahl und den Rohrreibungsbeiwert berücksichtigt.

Eine häufig verwendete Faustregel für erste Abschätzungen ist, die Rohrleitungsverluste pauschal mit 10 bis 20 Prozent der geodätischen Förderhöhe anzusetzen. Für eine genaue Pumpenauslegung sollte jedoch immer eine detaillierte Berechnung der Einzelwiderstände erfolgen.

Was ist der Unterschied zwischen statischer und dynamischer Förderhöhe?

Die statische Förderhöhe ist der Anteil, der aus dem Höhenunterschied und etwaigen Systemdrücken resultiert. Sie ist unabhängig vom Volumenstrom und bleibt bei gleichbleibenden Bedingungen konstant. Die dynamische Förderhöhe hingegen umfasst die geschwindigkeitsabhängigen Druckverluste, die mit steigendem Durchfluss zunehmen.

Dieser Unterschied ist bei der Pumpenauslegung entscheidend, weil sich die Betriebspunktlage aus dem Schnittpunkt der Pumpenkennlinie mit der Anlagenkennlinie ergibt. Die Anlagenkennlinie beginnt bei der statischen Förderhöhe und steigt mit zunehmendem Volumenstrom quadratisch an, da die dynamischen Verluste proportional zum Quadrat der Fließgeschwindigkeit wachsen. Eine Pumpe, die nur auf die statische Förderhöhe ausgelegt ist, wird im realen Betrieb zu wenig Druck liefern.

Welche Fehler passieren häufig bei der Förderhöhenberechnung?

Die häufigsten Fehler bei der Berechnung der Förderhöhe sind das Vernachlässigen von Einzelwiderständen, das Verwechseln von geodätischer und manometrischer Förderhöhe sowie das Ignorieren der Mediumseigenschaften wie Dichte und Viskosität.

Konkret treten in der Praxis folgende Fehlerquellen auf:

Zu kleine Rohrdurchmesser: Wer die Rohrleitung zu eng dimensioniert, unterschätzt die Druckverluste erheblich und wählt eine zu schwache Pumpe.
Fehlende Einzelwiderstände: Ventile, Krümmer und Filter werden bei der Berechnung oft vergessen, obwohl sie einen erheblichen Anteil am Gesamtverlust ausmachen können.
Falsche Referenzpunkte: Wird die geodätische Höhe vom falschen Bezugspunkt aus gemessen, verschiebt sich die gesamte Berechnung.
Vernachlässigung der Viskosität: Bei Medien wie Ölen, Schlamm oder Sirup weicht das Betriebsverhalten der Pumpe erheblich von den Wasserkenndaten ab.
Kein Sicherheitszuschlag: Ohne einen Sicherheitspuffer von typischerweise 10 bis 15 Prozent auf die errechnete Förderhöhe arbeitet die Pumpe im Grenzbereich und verschleißt schneller.

Wie wirkt sich das Fördermedium auf die Förderhöhe aus?

Das Fördermedium beeinflusst die Förderhöhe vor allem über seine Dichte und Viskosität. Eine höhere Dichte erhöht den hydrostatischen Druck und damit die erforderliche Förderhöhe in Druckeinheiten. Eine höhere Viskosität vergrößert die Reibungsverluste in der Rohrleitung und verändert den Betriebspunkt der Pumpe.

Bei der Förderung von Wasser (Dichte 1.000 kg/m³) entspricht 1 bar Druck rund 10 Metern Förderhöhe. Bei einem schwereren Medium wie Schwefelsäure mit einer Dichte von etwa 1.840 kg/m³ erzeugt dieselbe Förderhöhe in Metern einen deutlich höheren Druck. Umgekehrt muss die Pumpe für denselben Volumenstrom bei höherer Dichte mehr Leistung aufbringen.

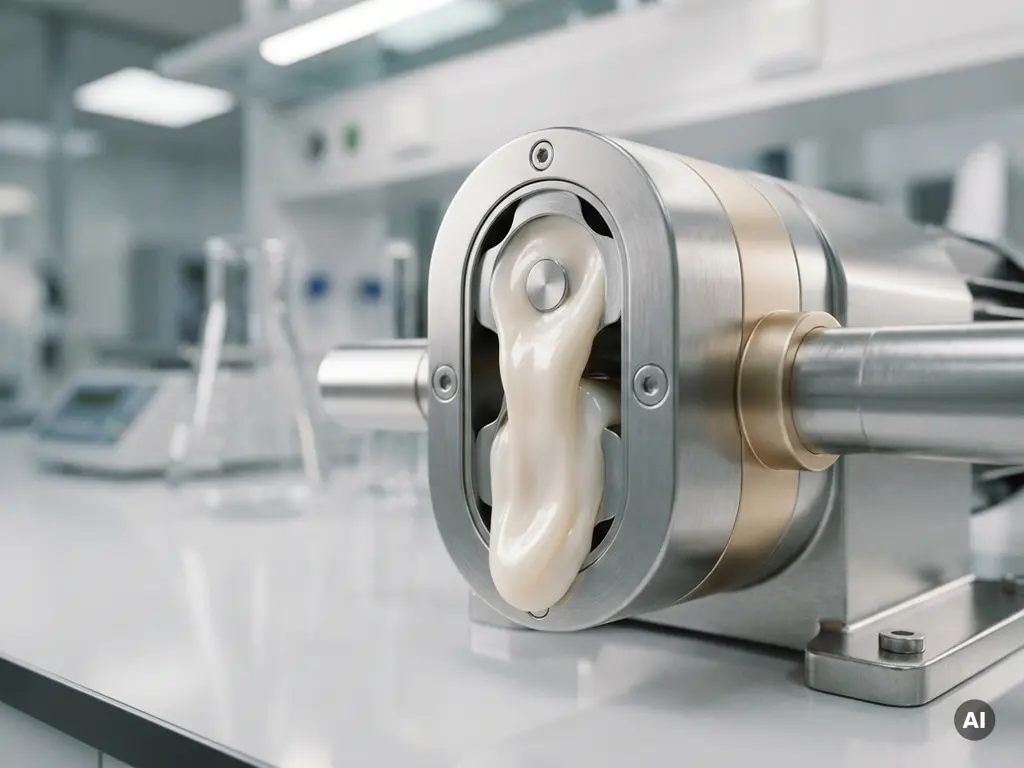

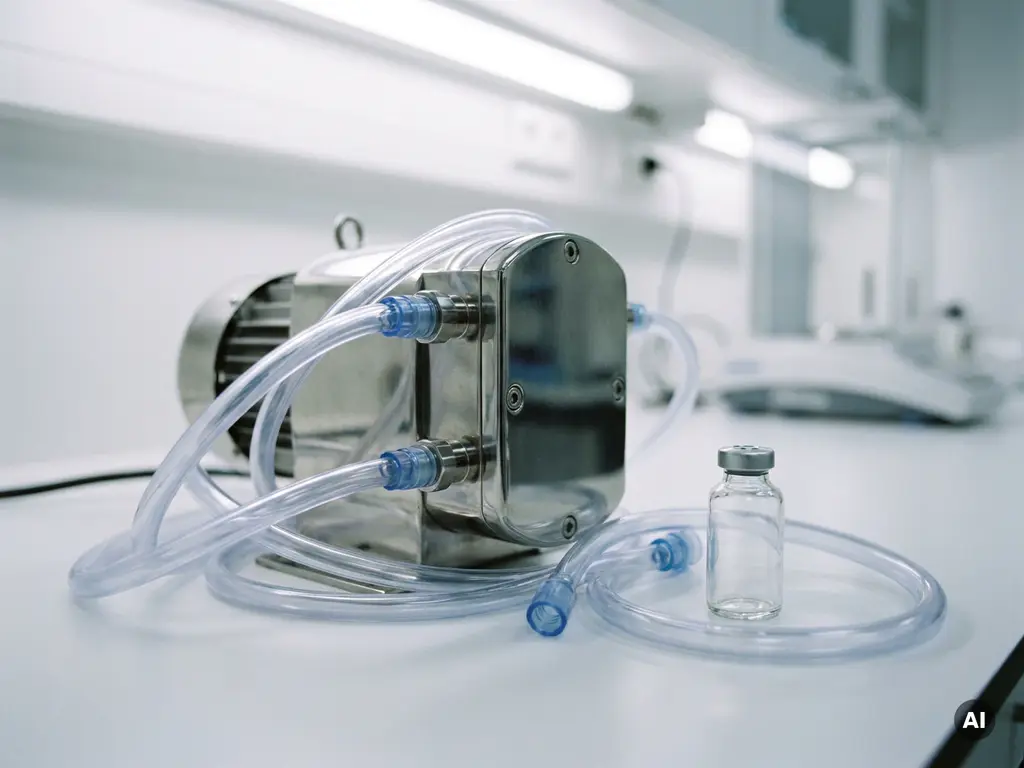

Viskose Medien wie Schlämme, Pasten oder Polymerlösungen erfordern zudem eine besondere Pumpenbauart. Für solche Anwendungen sind Verdrängerpumpen wie Schlauchpumpen (auch als Peristaltikpumpen oder Schlauchquetschpumpen bekannt) oder Drehkolbenpumpen oft besser geeignet als Kreiselpumpen, da sie das Medium schonend und nahezu pulsationsfrei fördern. Besonders in hygienisch anspruchsvollen Bereichen wie der Pharma- und Kosmetikindustrie spielt die Mediumsverträglichkeit eine zentrale Rolle bei der Pumpenauswahl.
