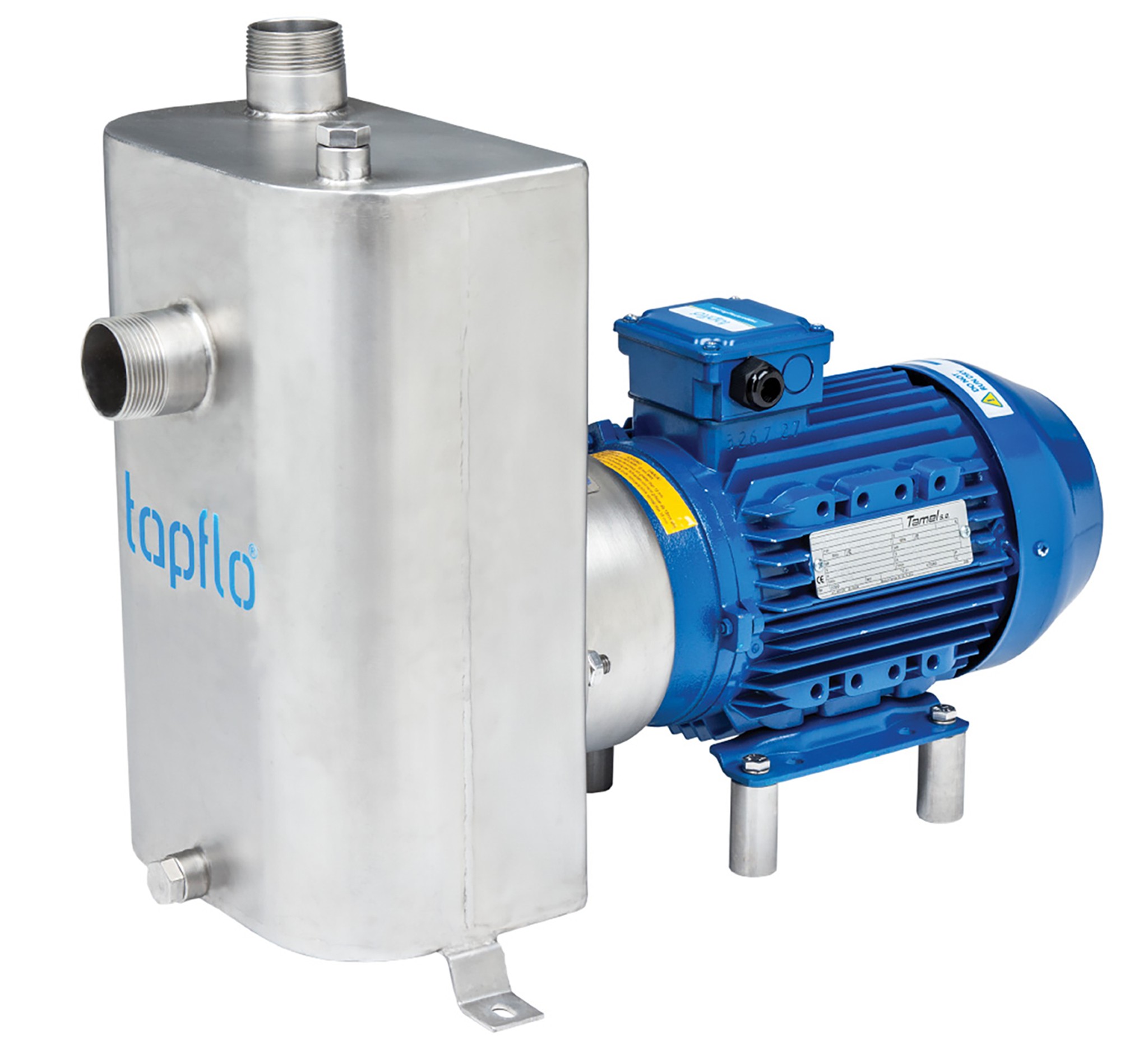

CTS I CE (bis 27 m³/h)
- Typ CTS I CE (bis 27 m³/h)
- Max. Fördermenge 27 m³/h (bei Wasser)
- Max. Förderdruck 25 mWS
- Ansaughöhe 4.5 mWS
- Max. Feststoffgröße 8 mm
- Gleitringdichtung (einfachwirkend) Keramik/Graphit/EPDM, Siliciumcarbid/Graphit/Silikon, Siliciumcarbid/Siliciumcarbid/FKM, u.v.a.
- Gehäuse O-Ring immer gleich mit dem O-Ring der Gleitringdichtung
- Gehäusewerkstoff Edelstahl AISI 316L, glasperlgestrahlt
- Anschlussart BSP Außengewinde (standard), DIN Flansch EN 1092-1, ANSI 150, u.v.a.
- Saug- / Druckanschluss Zoll 1,5" / 1,5"
- Saug- / Druckanschluss Nennweite DN 40 / 40
- Laufradgröße Ø 110 - 138 mm
- Laufradwerkstoff Edelstahl AISI 316L
- ATEX optional, Kategogie 2 oder 3, EEx e oder EEx d Motor
- Max. Systemdruck 2,5 bar (PN2,5)
- Gewicht 25 kg (variiert je nach Motor)
- Viskosität max. 200 cSt
- IEC Motorgrößen 90
- Antrieb 1,1 / 1,5 / 2,2 kw
- Spannung 230/400 V
- IE-Klasse IE3
- Schutzklasse IP55
- Kaltleiter optional, 3 PTC
- Motor Nenndrehzahl (50 Hz) 2900 / 1450 1/min
Detail Grafiken

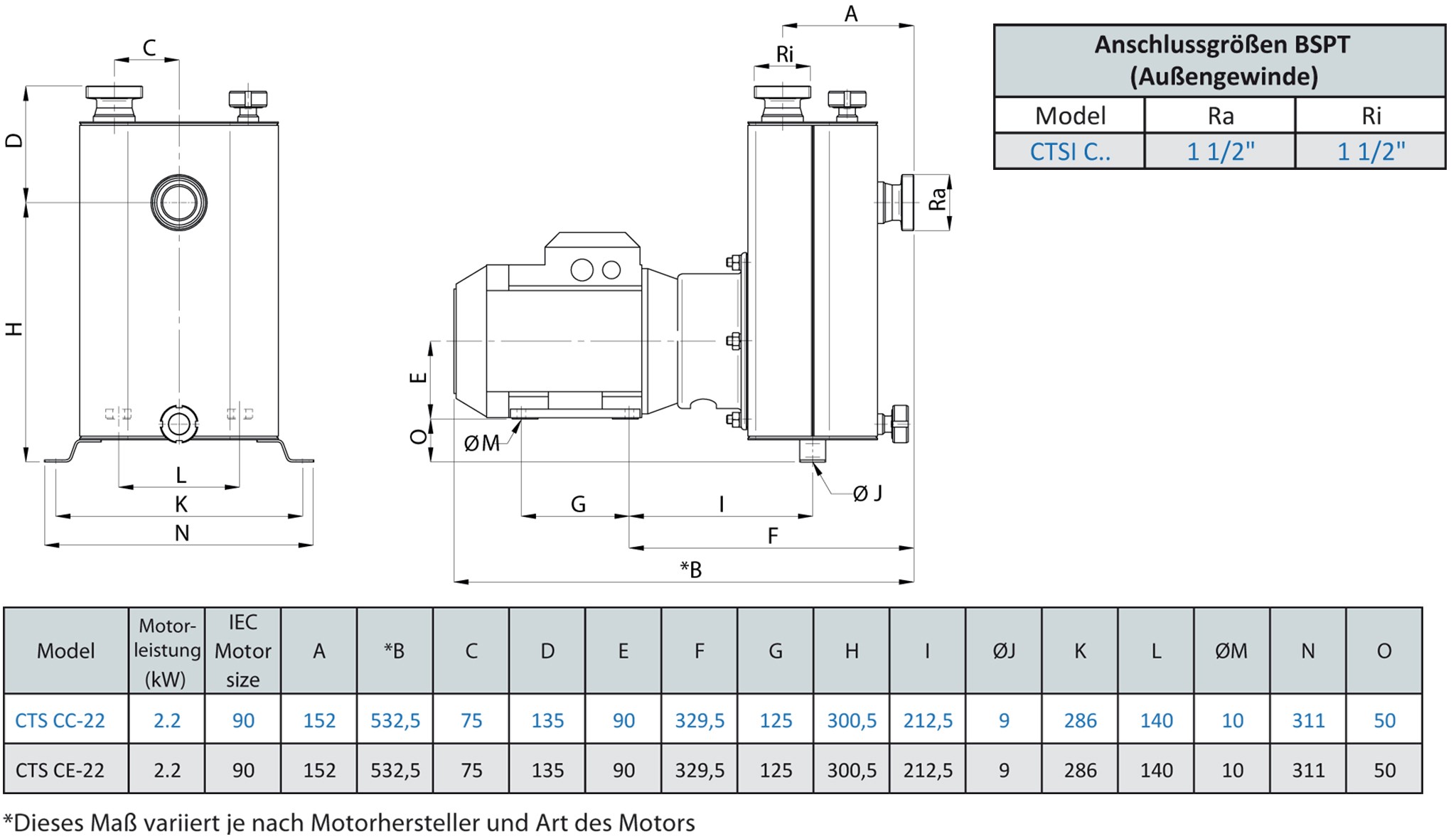

Maßzeichnung
Förderkurve
Installationsanleitung
Saugkurve
