CTS I EG (bis 74 m³/h)

  • Typ CTS I EG (bis 74 m³/h)
  • Max. Fördermenge 74 m³/h (bei Wasser)
  • Max. Förderdruck 40 mWS
  • Ansaughöhe 4.5 mWS
  • Max. Feststoffgröße 8 mm
  • Gleitringdichtung (einfachwirkend) Keramik/Graphit/EPDM, Siliciumcarbid/Graphit/Silikon, Siliciumcarbid/Siliciumcarbid/FKM, u.v.a.
  • Gehäuse O-Ring immer gleich mit dem O-Ring der Gleitringdichtung
  • Gehäusewerkstoff Edelstahl AISI 316L, glasperlgestrahlt
  • Anschlussart BSP Außengewinde (standard), DIN Flansch EN 1092-1, ANSI 150, u.v.a.
  • Saug- / Druckanschluss Zoll 2,5" / 2"
  • Saug- / Druckanschluss Nennweite DN 65 / 50
  • Laufradgröße Ø 145 - 180 mm
  • Laufradwerkstoff Edelstahl AISI 316L
  • ATEX optional, Kategogie 2 oder 3, EEx e oder EEx d Motor
  • Max. Systemdruck 4 bar (PN4)
  • Gewicht 57 kg (variiert je nach Motor)
  • Viskosität max. 200 cSt
  • IEC Motorgrößen 132
  • Antrieb 5,5 / 7,5 / 11,0 kw
  • Spannung 400/690 V
  • IE-Klasse IE3
  • Schutzklasse IP55
  • Kaltleiter optional, 3 PTC
  • Motor Nenndrehzahl (50 Hz) 2900 1/min

Detail Grafiken

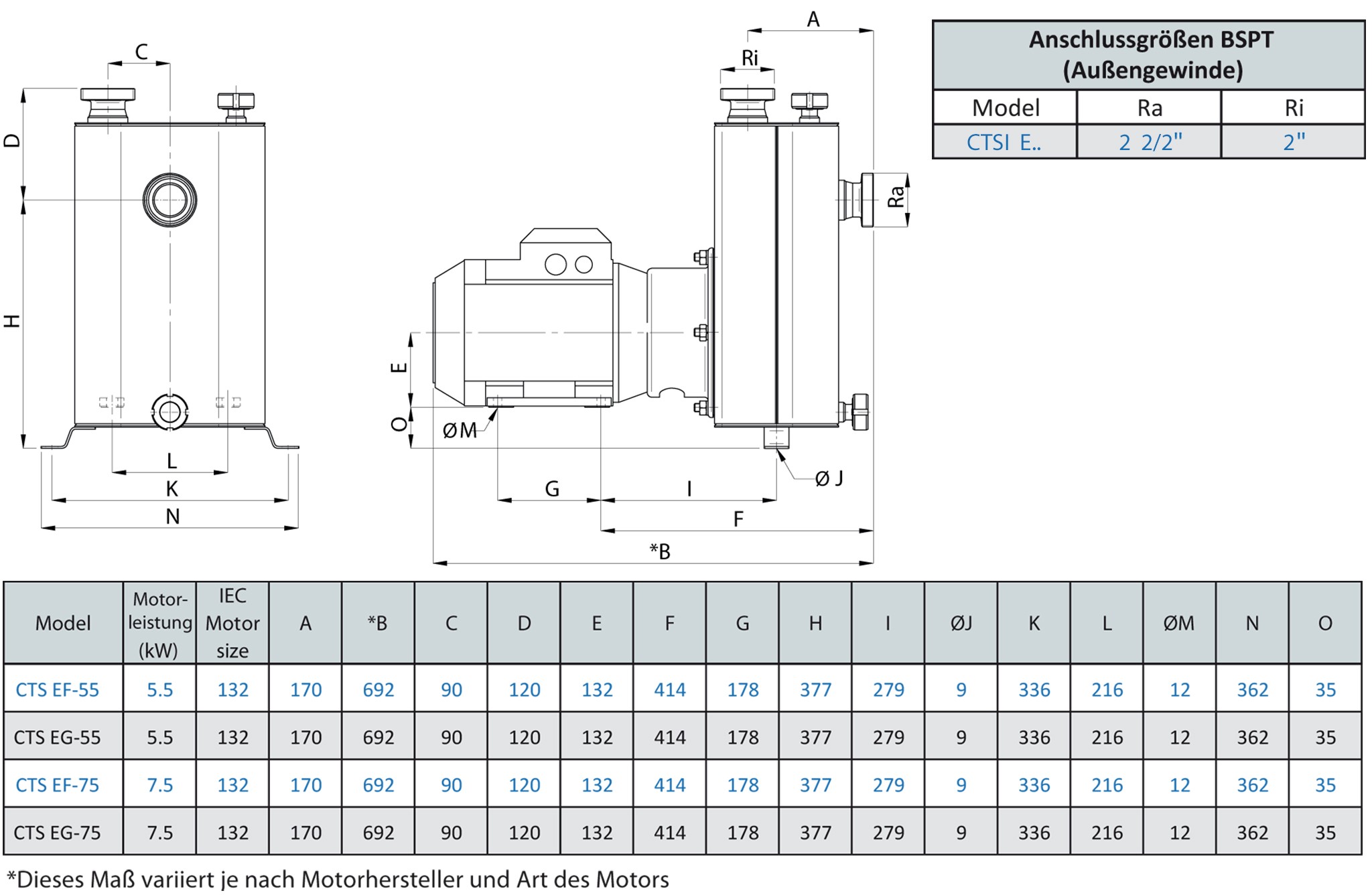

Maßzeichnung
Förderkurve
Installationsanleitung
Saugkurve
