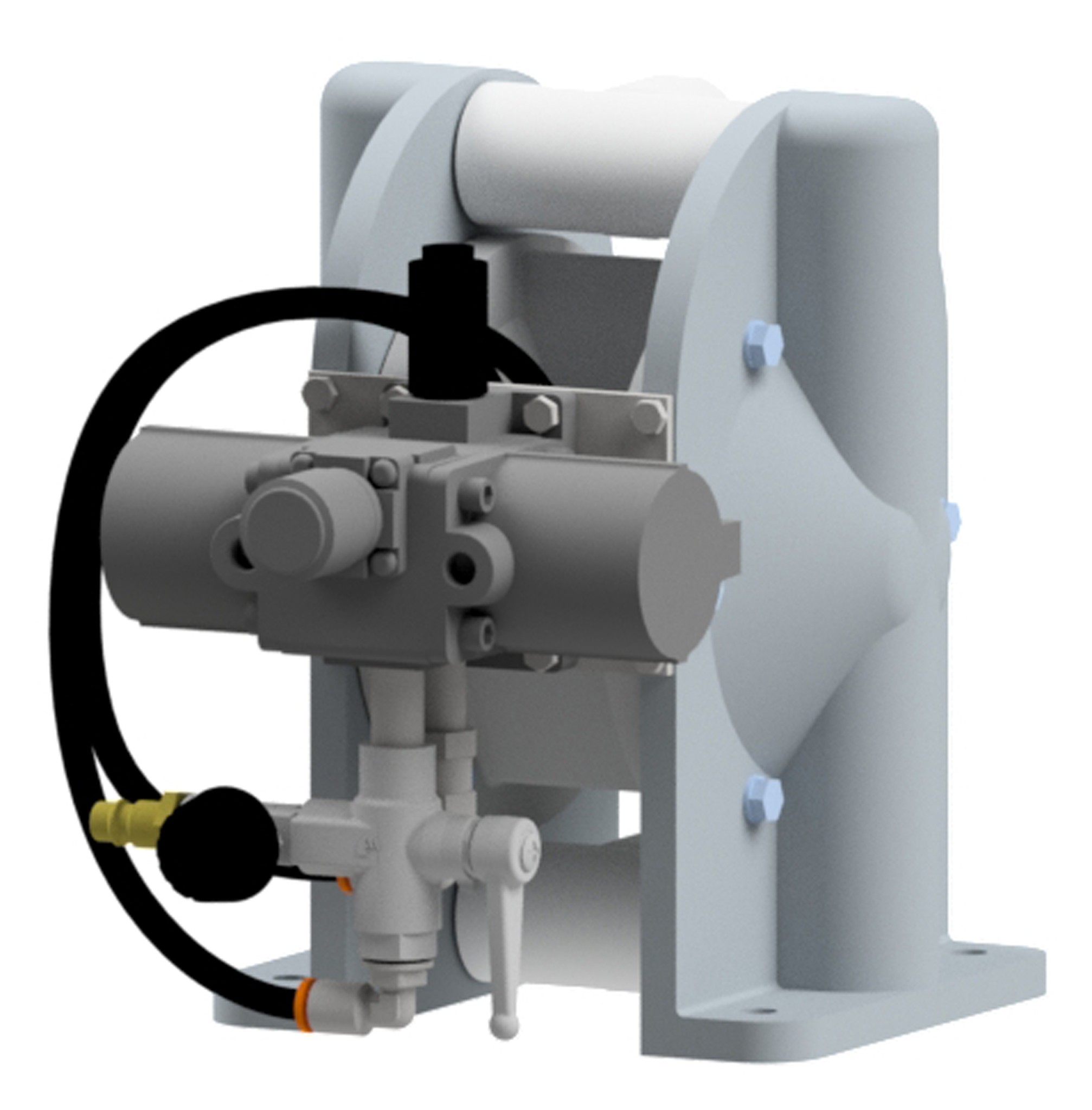

TF70A (3/4" DN 20)
- Typ TF70A (3/4" DN 20)
- Max. Fördermenge 4.7 m³/h (bei Wasser und leerer Presse)
- Max. Förderdruck 16 bar bei 8 Druckluft
- Ansaughöhe trocken/gefüllt 1.6 mWS / 8 mWS
- Max. Feststoffgröße 4 mm
- Temperaturbereich -20°C...+80°C (+110°C mit PTFE Membranen)
- Produktberührte Gehäuseteile Aluminium
- Membranen EPDM, NBR, PTFE, FKM
- Ventilkugeln EPDM, NBR, PTFE, PE1000, PUR, SiC, Edelstahl
- Saug- / Druckanschluss BSP Innengewinde (standard), NPT Innengewinde, DIN Flansch u.v.a.
- Anschlussgröße Zoll G 3/4" Innengewinde (schwenkbar)
- Anschlussgröße Nennweite DN 20
- Druckluftanschluss Nippel für Schnellverschlusskupplung NW 7,2
- Volumen per Hub 105 ml
- ATEX optional
- Mittelblock Aluminium (nicht produktberührt)
- Gewicht 5 kg
- Steuerventil Messing mit PET Kolben
Detail Grafiken
Maßzeichnung
Förderkurve
