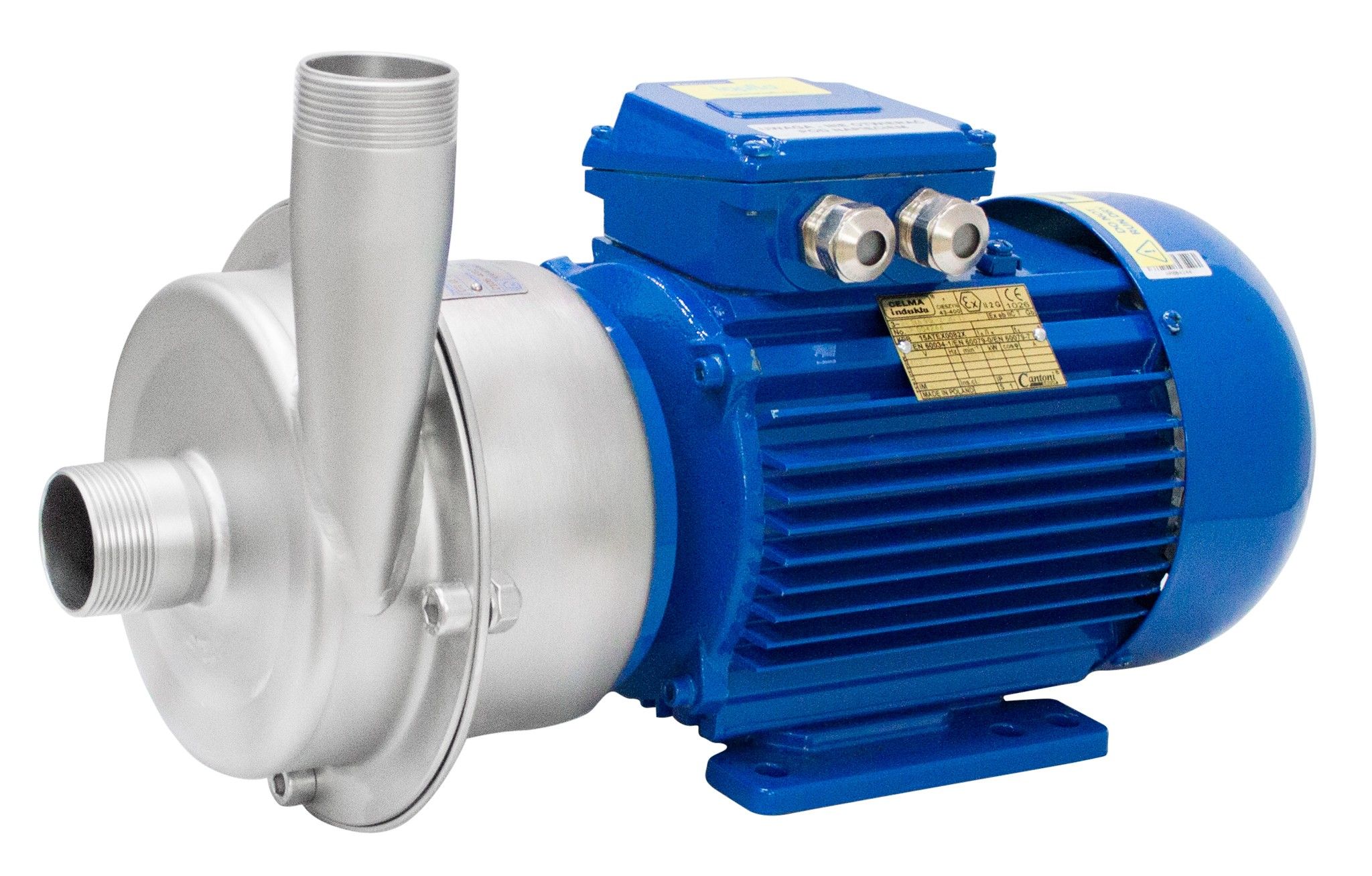

CTI DD (bis 45 m³/h)

  • Typ CTI DD (bis 45 m³/h)
  • Max. Fördermenge 45 m³/h (bei Wasser)
  • Max. Förderdruck 22 mWS
  • Max. Feststoffgröße 8 mm
  • Temperaturbereich -40°C...+90°C (180°C bei langgekuppelter Version)
  • Gleitringdichtung (einfachwirkend) Keramik/Graphit/EPDM, Siliciumcarbid/Graphit/Silikon, Siliciumcarbid/Siliciumcarbid/FKM, u.v.a.
  • Gehäuse O-Ring immer gleich mit dem O-Ring der Gleitringdichtung
  • Gehäusewerkstoff Edelstahl AISI 316L, glasperlgestrahlt
  • Anschlussart BSP Außengewinde (standard), DIN Flansch EN 1092-1, ANSI 150, u.v.a.
  • Saug- / Druckanschluss Zoll 2,5" / 2"
  • Saug- / Druckanschluss Nennweite DN 65 / 50
  • Laufradgröße Ø 100 - 130 mm
  • Laufradwerkstoff Edelstahl AISI 316L
  • ATEX optional, Kategogie 2 oder 3, EEx e oder EEx d Motor
  • Max. Systemdruck 10 bar (PN10)
  • Viskosität max. 200 cSt
  • IEC Motorgrößen 112
  • Antrieb 4,0 / 6,0 kw
  • Spannung 230/400 V
  • IE-Klasse IE3
  • Schutzklasse IP55
  • Kaltleiter optional, 3 PTC
  • Motor Nenndrehzahl (50 Hz) 2900 / 1450 1/min

Detail Grafiken

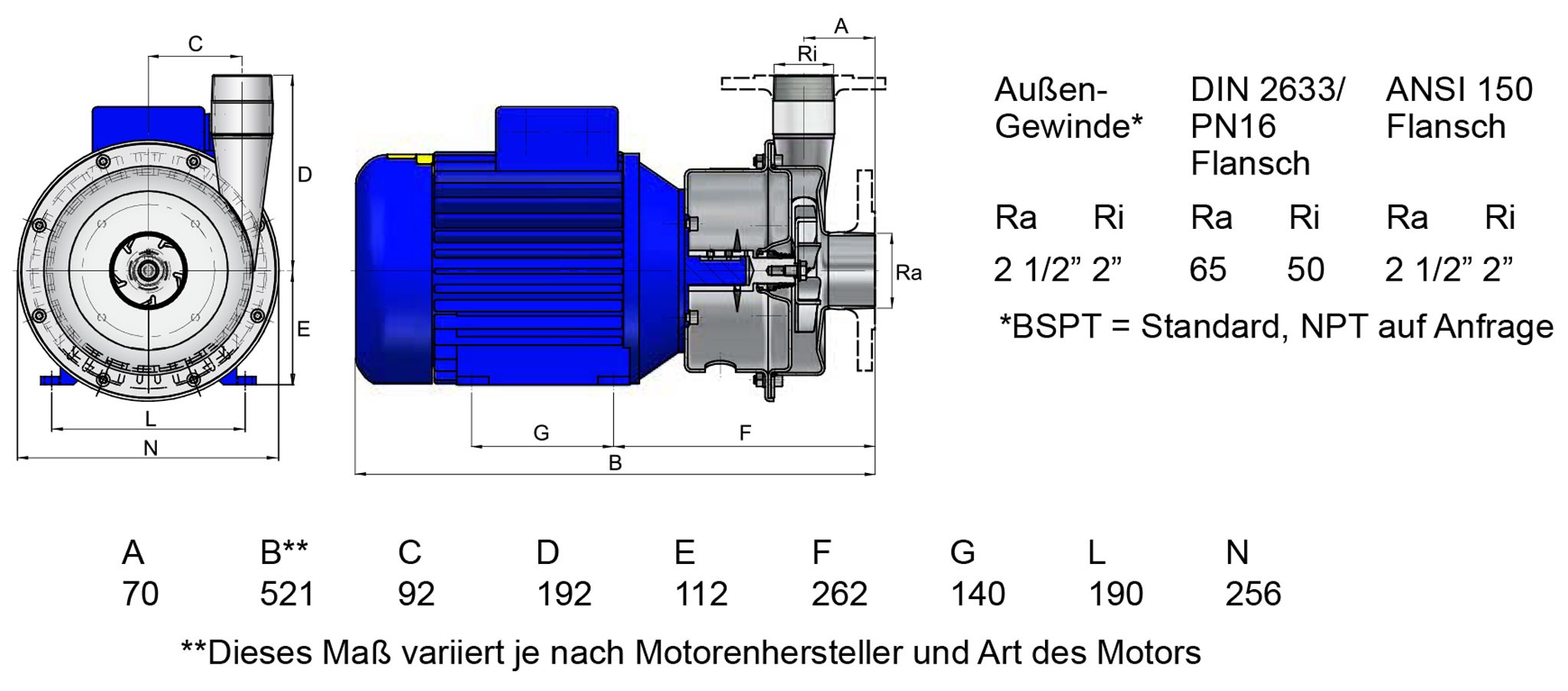

Maßzeichnung
Förderkurve
Förderkurve Sonder
