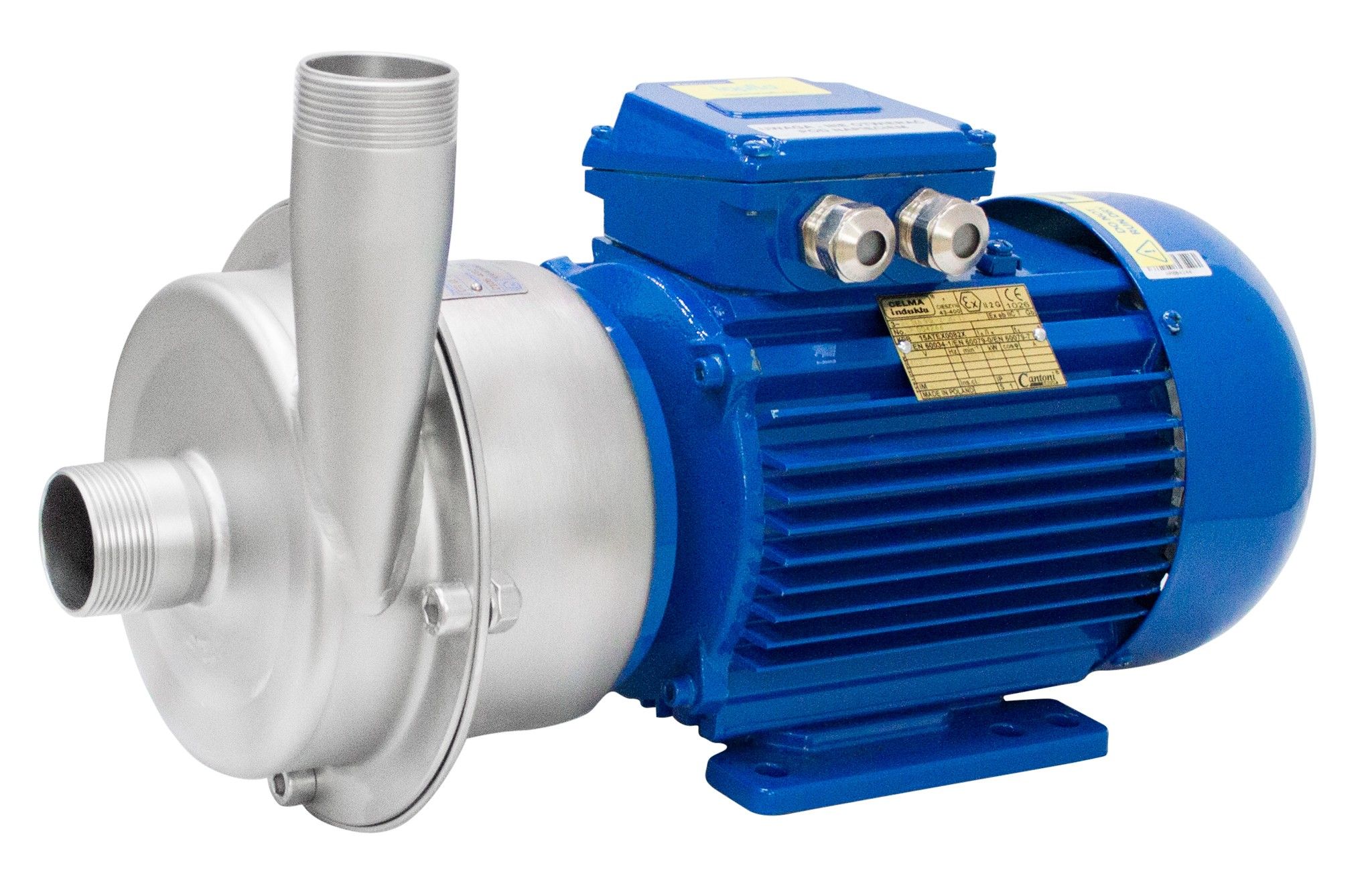

CTI EG (bis 74 m³/h)
- Typ CTI EG (bis 74 m³/h)
- Max. Fördermenge 74 m³/h (bei Wasser)
- Max. Förderdruck 40 mWS
- Max. Feststoffgröße 8 mm
- Temperaturbereich -40°C...+90°C (180°C bei langgekuppelter Version)
- Gleitringdichtung (einfachwirkend) Keramik/Graphit/EPDM, Siliciumcarbid/Graphit/Silikon, Siliciumcarbid/Siliciumcarbid/FKM, u.v.a.
- Gehäuse O-Ring immer gleich mit dem O-Ring der Gleitringdichtung
- Gehäusewerkstoff Edelstahl AISI 316L, glasperlgestrahlt
- Anschlussart BSP Außengewinde (standard), DIN Flansch EN 1092-1, ANSI 150, u.v.a.
- Saug- / Druckanschluss Zoll 2,5" / 2"
- Saug- / Druckanschluss Nennweite DN 65 / 50
- Laufradgröße Ø 145 - 180 mm
- Laufradwerkstoff Edelstahl AISI 316L
- ATEX optional, Kategogie 2 oder 3, EEx e oder EEx d Motor
- Max. Systemdruck 10 bar (PN10)
- Gewicht 55 kg (variiert je nach Motor)
- Viskosität max. 200 cSt
- IEC Motorgrößen 132
- Antrieb 5,5 / 7,5 / 11,0 kw
- Spannung 400/690 V
- IE-Klasse IE3
- Schutzklasse IP55
- Kaltleiter optional, 3 PTC
- Motor Nenndrehzahl (50 Hz) 2900 1/min
Detail Grafiken
Maßzeichnung
Förderkurve
Förderkurve Sonder
