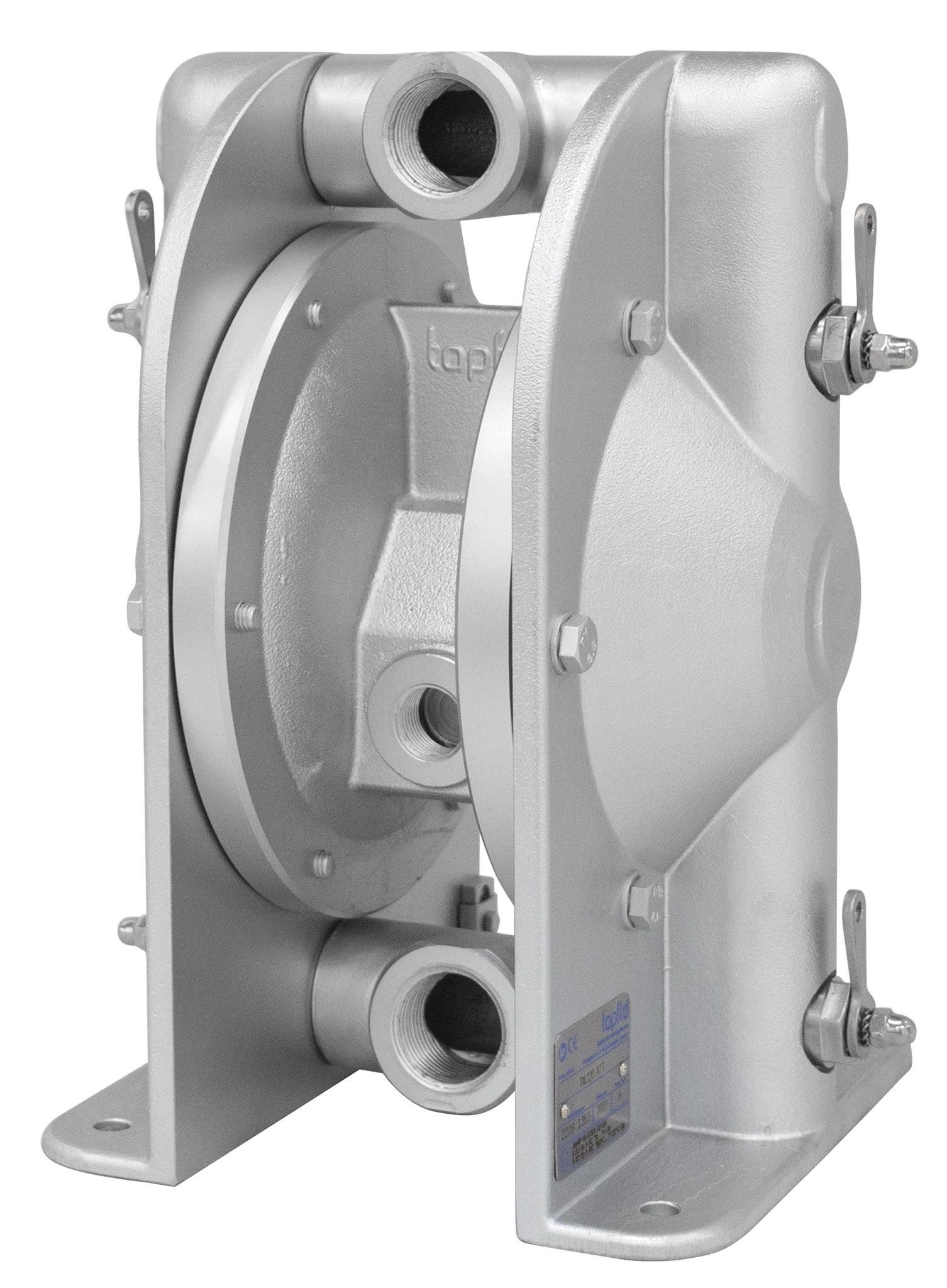

Manuelle Kugelheber Ausführung

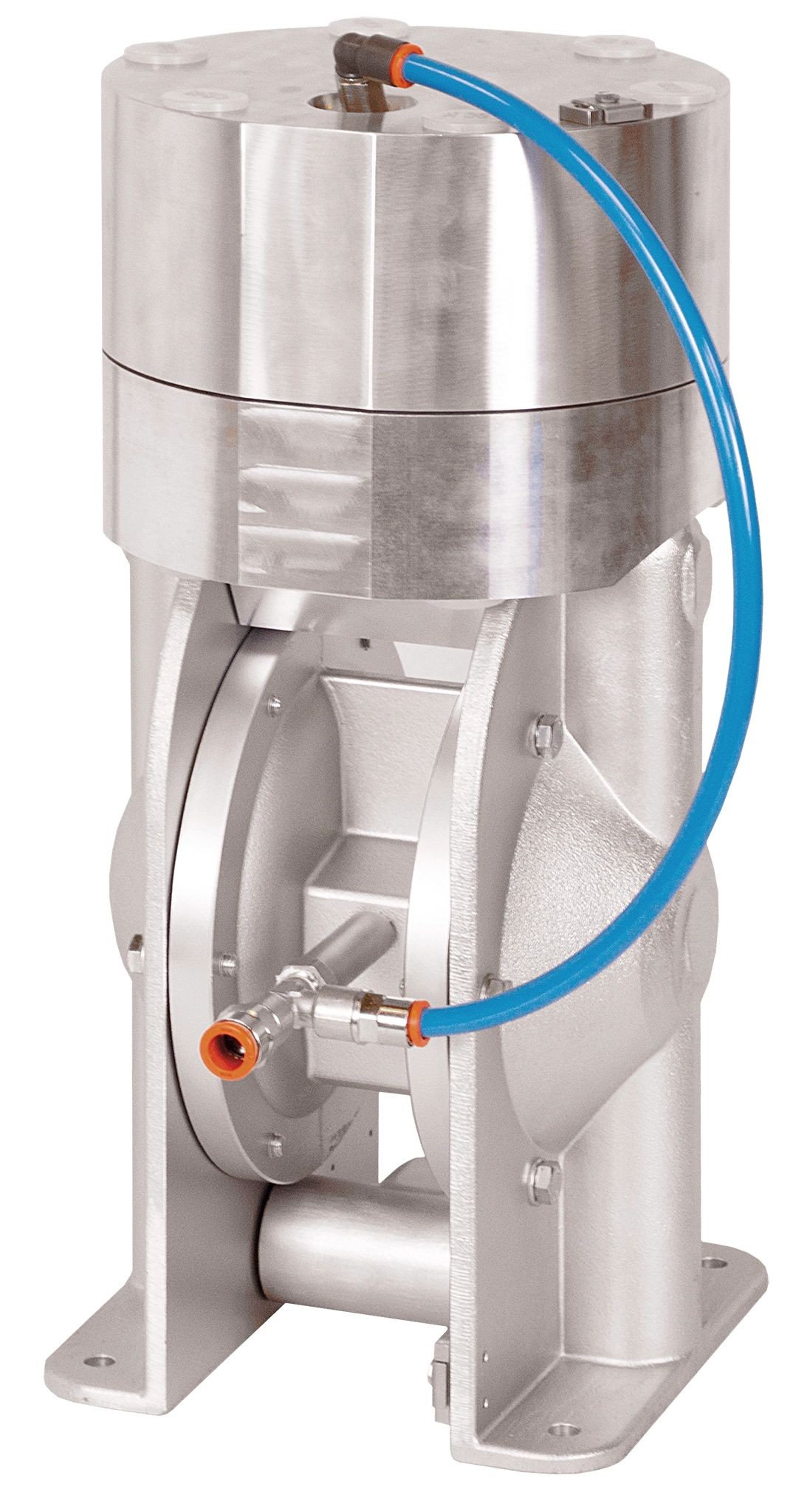

Integrierter Pulsationsdämpfer Ausführung

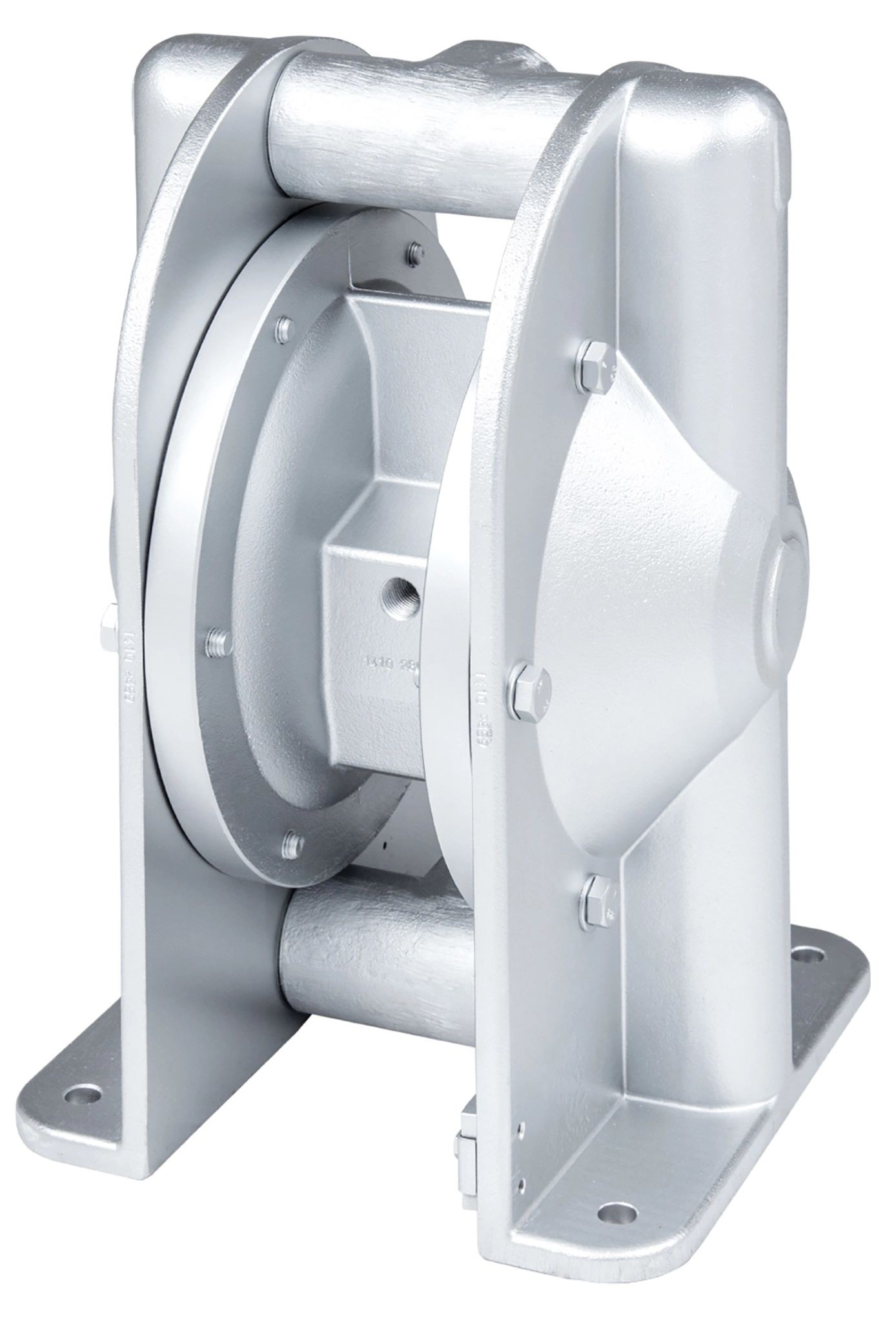

TX120A (1" DN 25)

  • Typ TX120A (1" DN 25)
  • Max. Fördermenge 158 l/min (bei Wasser)
  • Max. Förderdruck 8 bar bei 8 bar Druckluft
  • Ansaughöhe trocken/gefüllt 3.4 mWS / 9 mWS
  • Max. Feststoffgröße 6 mm
  • Temperaturbereich -20°C...+80°C (+110°C mit PTFE Membranen)
  • Produktberührte Gehäuseteile Aluminium (optional mit PTFE Beschichtung)
  • Membranen EPDM, NBR, PTFE, FKM
  • Ventilkugeln EPDM, NBR, PTFE, PE1000, PUR, SiC, Edelstahl
  • Saug- / Druckanschluss BSP Innengewinde (standard), NPT Innengewinde, DIN Flansch u.v.a.
  • Anschlussgröße Zoll G 1" Innengewinde (schwenkbar)
  • Anschlussgröße Nennweite DN 25
  • Druckluftanschluss G 1/4" Innengewinde
  • Volumen per Hub 272 ml
  • ATEX Ja
  • Mittelblock Aluminium (nicht produktberührt)
  • Gewicht 9 kg
  • Steuerventil Messing, Messing mit PET Kolben, Edelstahl, PET

Detail Grafiken

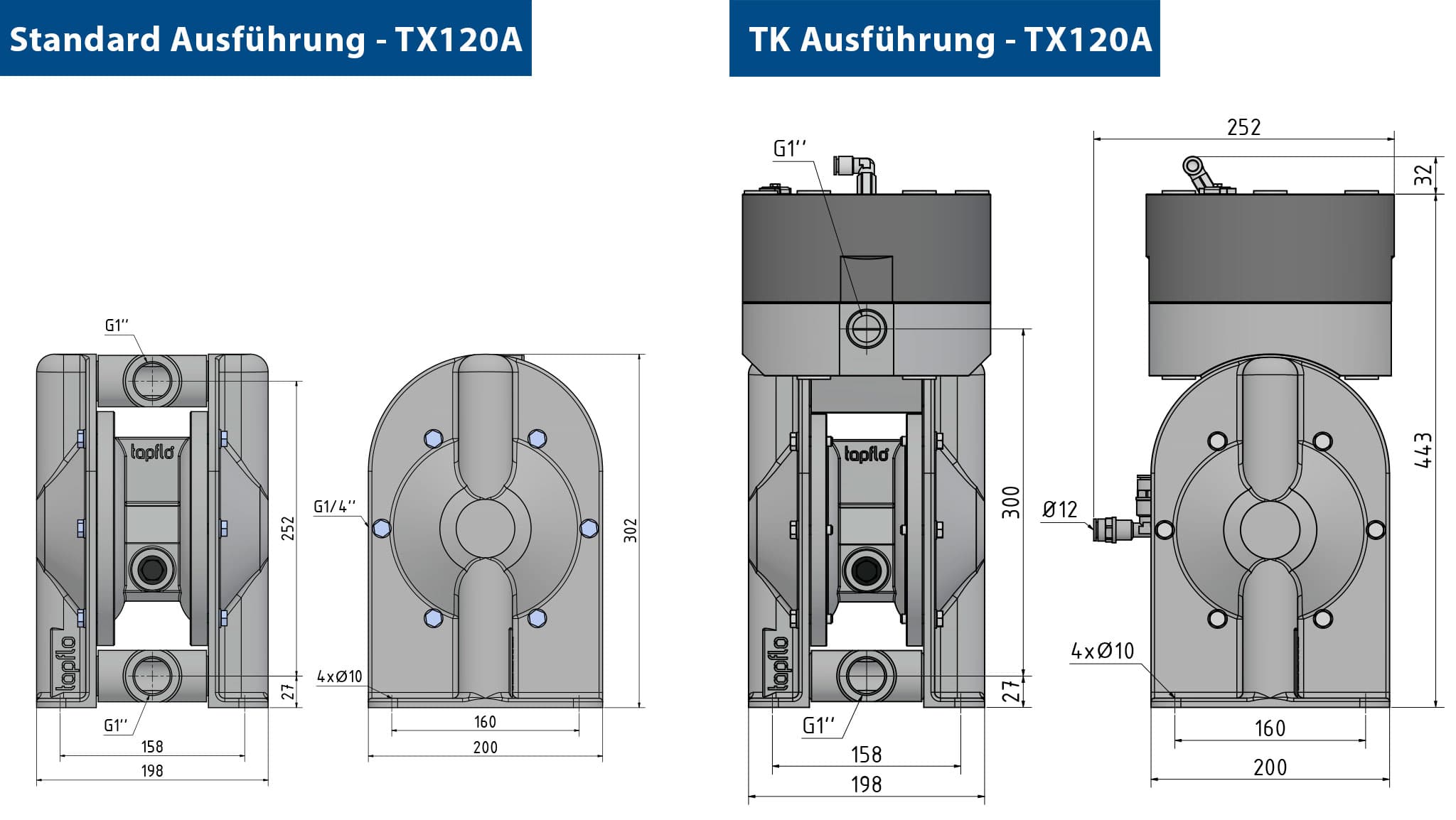

Maßzeichnung

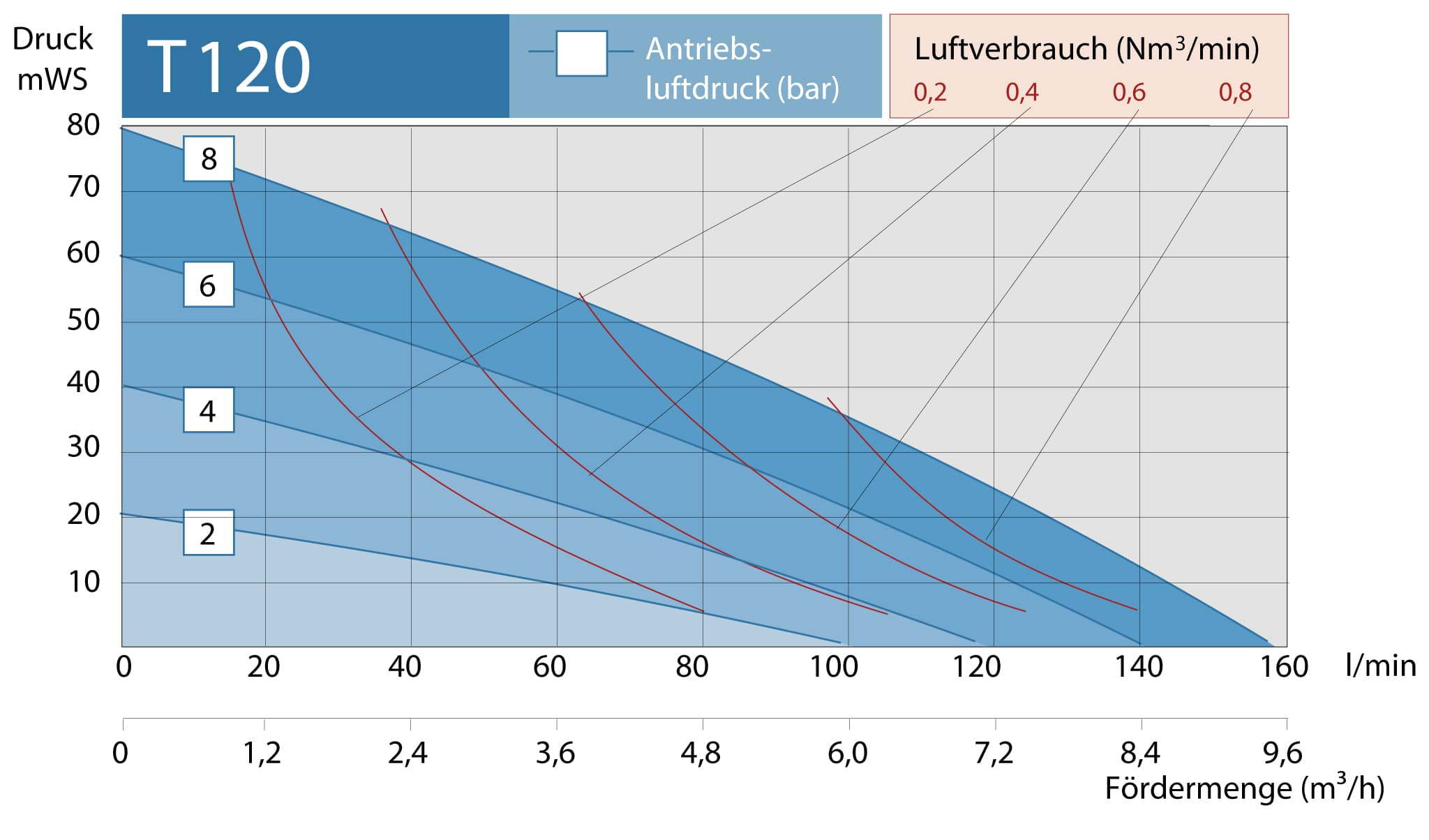

Förderkurve
