Fasspumpen Ausführung

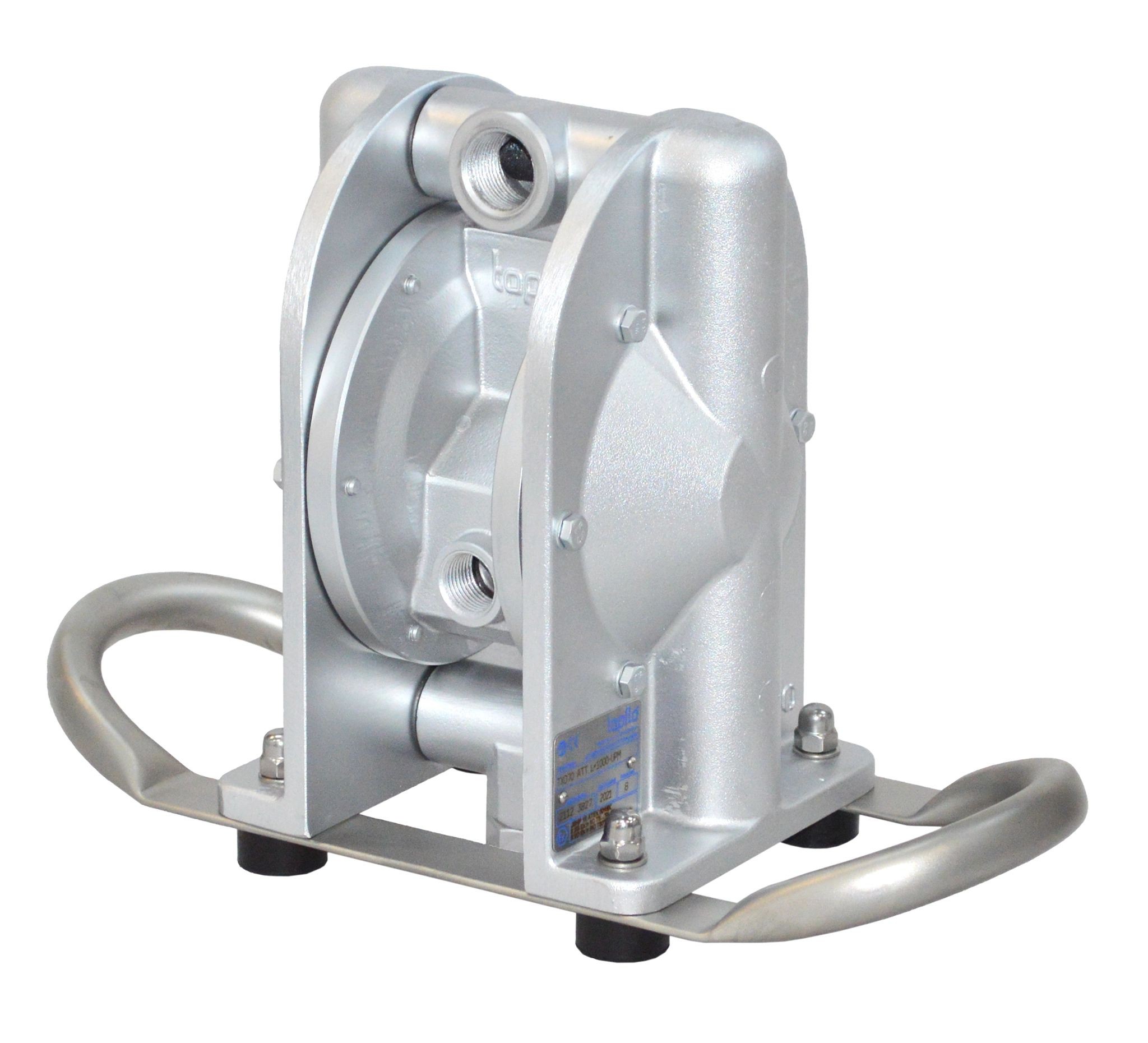

TX70A (3/4" DN 20)

  • Typ TX70A (3/4" DN 20)
  • Max. Fördermenge 78 l/min (bei Wasser)
  • Max. Förderdruck 8 bar bei 8 bar Druckluft
  • Ansaughöhe trocken/gefüllt 3 mWS / 8 mWS
  • Max. Feststoffgröße 4 mm
  • Temperaturbereich -20°C...+80°C (+110°C mit PTFE Membranen)
  • Produktberührte Gehäuseteile Aluminium (optional mit PTFE Beschichtung)
  • Membranen EPDM, NBR, PTFE, FKM
  • Ventilkugeln EPDM, NBR, PTFE, PE1000, PUR, SiC, Edelstahl
  • Saug- / Druckanschluss BSP Innengewinde (standard), NPT Innengewinde, DIN Flansch u.v.a.
  • Anschlussgröße Zoll G 3/4" Innengewinde (schwenkbar)
  • Anschlussgröße Nennweite DN 20
  • Druckluftanschluss G 1/4" Innengewinde
  • Volumen per Hub 105 ml
  • ATEX Ja
  • Mittelblock Aluminium (nicht produktberührt)
  • Gewicht 5 kg
  • Steuerventil Messing, Messing mit PET Kolben, Edelstahl, PET

Detail Grafiken

Maßzeichnung
Förderkurve
